案例场景

某新能源汽车公司为了提升效率，需要开发一个汽车零件采购系统。请根据下述需求描述完成该系统的数据库设计。

[需求描述]

(1)记录供应商的信息，包括供应商的名称、地址和一个电话。

(2)记录零件的信息，包括零件的编码、名称和价格。

(3)记录车型信息，包括车型的编号、名称和规格。

(4)记录零件采购信息。某个车型的某种零件可以从多家供应商采购，某种零件也可以被多个车型采用，某家供应商也可以供应

多种零件;还包括采购数量和采购日期。

[概念结构设计]

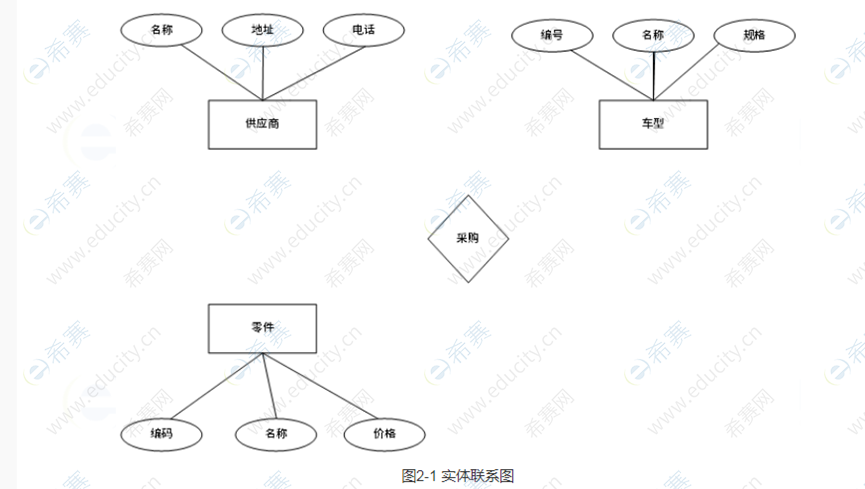

根据需求阶段收集的信息，设计的实体联系图(不完整)如图2-1所示。

[逻辑结构设计]

根据概念结构设计阶段完成的实体联系图，得出如下关系模式(不完整):

供应商(名称，地址，电话)

零件(编码，名称，价格)

车型(编号,名称，规格)

采购(车型编号，供应商名称，(a)，(b)，采购日期)

[问题1](5分)

根据问题描述，补充图2-1的实体联系图(不增加新的实体)。

[问题2](3分)

补充逻辑结构设计结果中的(a)、(b)两处空缺，并标注主键和外键完整性约束。

[问题3](7分)

该汽车公司现新增如下需求:记录车型在全国门店的销售情况。门店信息包括门店的编号、地址和电话;销售包括销售数量和销售日期等。

对原有设计进行以下修改以实现该需求:

(1)在图2-1中体现门店信息及其车型销售情况，并标明新增的实体和联系，及其必要属性。

(2)给出新增加的关系模式，并标注主键和外键完整性约束。

注:

(1)本题为学员回忆版本，题干、问题、分值、答案、解析等内容都仅供参考。

(2)本题完整性约束，建议主键用实线下划线，外键用虚线下划线。因为编辑方式的影响，本题答案以文字形式进行说明。

参考答案：

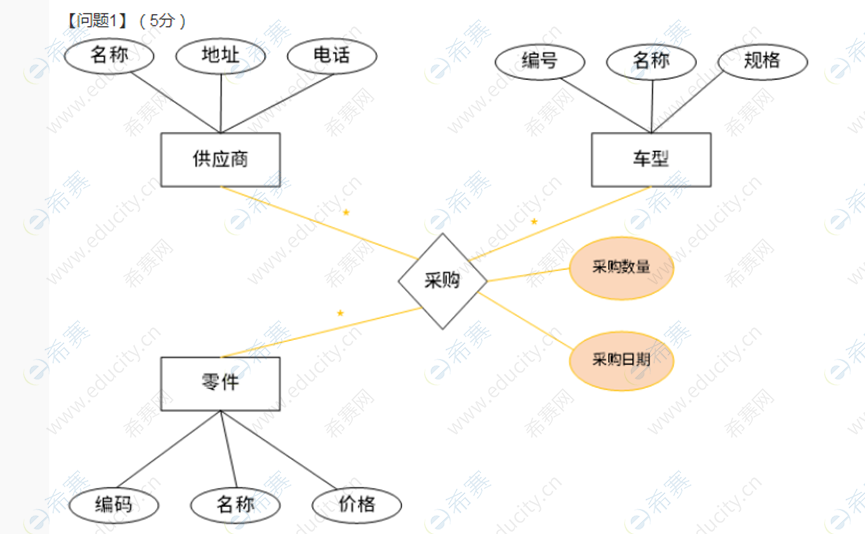

注:三元联系每条边以及多重度记1分，2个属性每个1分。

[问题2](3分)

(1)

a:零件编码

b:采购数量

(2)

主键(车型编号，供应商名称，零件编号，采购日期)

外键(车型编号，供应商名称，零件编号)

注:关系模式补充每个1分，多写全扣;主键、外键每个0.5分，多写、少写、错写全扣。

[问题3](7分)

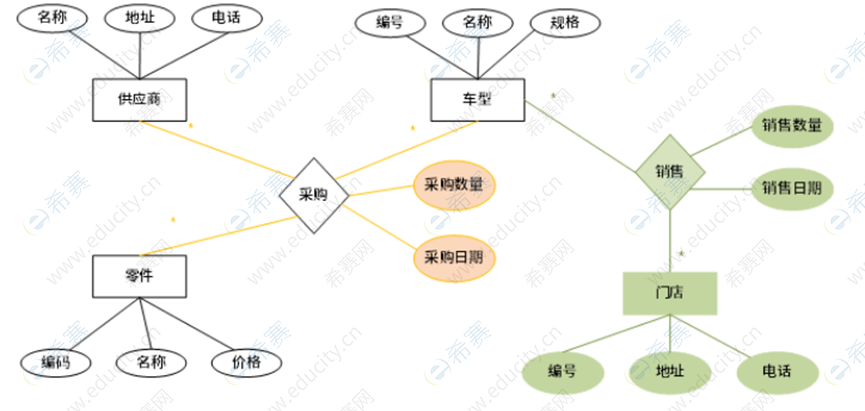

(1)

注:二元联系及多重度1分，实体属性1.5分，联系属性1分，少写每个属性扣除0.5分，多写、错写全扣。

(2)

门店(编号，地址，电话);主键:门店编号;外键:无。

销售(门店编号，车型编号，销售数量，销售日期);主键(门店编号，车型编号，销售日期);外键(门店编号，车型编号)。

注:门店关系模式1分，主键0.5分;销售关系模式1分，主键、外键各0.5分。多写、错写、少写全扣。
