案例场景

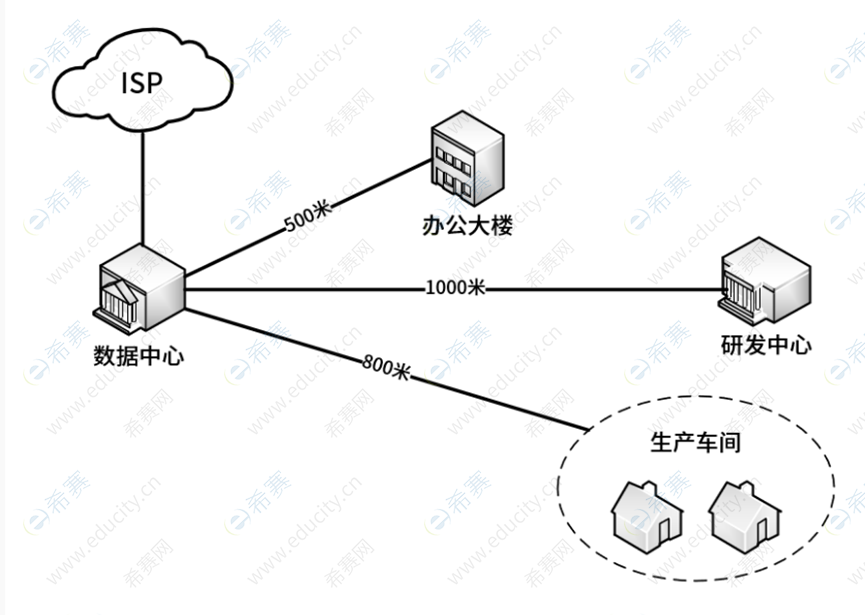

某企业计划新建生产研发中心，包括办公、研发、数据中心、生产车间等区域。网络拓扑如图1所示，采用三层网络结构，数据中心机房安装2台核交换机和路电器，办公大楼研发中心，牛产车间分别安装2台汇聚交换机，，每个建筑的楼层分别安装2台接入交换机，按照业务类型划分不同VLAN，将网络划分为不同子网。网络系统要求骨干万兆、配置简单、路由收敛快、管理便捷。

[问题1](4分)

该企业计划按照六阶段周期完成园区网络系统建设，则建设过程应包括:需求分析、(1)、(2)、(3)、(4)和监测及性能优化阶段。

[问题2](6分)

在网络建设中，需求分析非常重要，有助于设计者更好的理解网络系统的功能和性能要求，请简要说明在本项目需求分析阶段，网络带宽和无线网络接入分别应收集和分析哪些内容。(每个部分至少回答3点)

[问题3](5分)

按照结构化布线系统相关要求，楼层弱电间到办公室之间的综合布线系统称为(5)子系统，线缆长度应不超过(6)米;

办公大楼、研发中心、数据中心、生产车间之间的综合布线系统为(7)子系统，应采用(8)传输介质，可采用(9)以太网标准。

(6)的备选答案

A.45 B.90 C.200 D.500

(9)的备选答案

A.1000Base-sx

B.1000Base-LX21

C.10GBase-S

D.10GBase-L

[问题4](5分)

在对本项目网络系统设计时，技术人员提供OSPF和 BGP两种动态路由协议方案，结合本项目实际需求，你认为哪种方案较为合理，请说明理由。

参考答案：

[问题1]

(1)逻辑网络设计

(2)物理网络设计

(3)设计优化

(4)实施及测试

[问题2]

网络带宽需求方面:业务流量特征、用户规模和并发量、未来扩展需求。

无线网络接入需求方面:信号强度与覆盖、用户终端类型和接入密度、安全与认证需求。

[问题3]

(5)水平

(6)B

(7)建筑群

(8)光纤或者光缆

(9)D

[问题4]
