软考中级软件设计师案例分析题+答案！（02）

阅读下列说明，回答问题1至问题4，将解答填入答题纸的对应栏内。

案例场景

假设某集团企业在全国各地建有多个工厂，雇佣员工生产产品，并通过多个经销商销售，现需开发对生产和销售活动进行管理的系统，请根据下述需求描述完成该系统的数据库设计。

1.工厂包括工厂编号、厂名、地址、厂长等信息，其中一个工厂只能有一个厂长，厂长也属于工厂的员工，一个工厂可以生产多种产品;

2.产品包括产品编号、产品名称、规格、单价等信息，一种产品也可以在多个工厂生产;

3.每个工厂按照集团分配的计划任务数量生产产品，并确定生产时间;

4.员工包括员工号、姓名、电话等信息，每个工厂雇佣多名员工，且每名员工只能在一个工厂工作，不同工厂聘用员工的聘期和工资不同;

5.经销商包括经销商编号、公司名称、联系人、联系电话、所属区域、区域负责人等信息，其中每个经销商只能属于一个区域，且一个区域只能有一个负责人，经销商可以从不同的工厂销售各种产品，需要记录产品的销售时间及数量。

[概念模型设计]

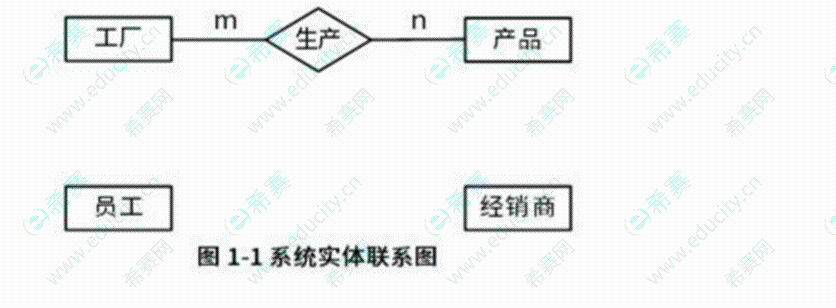

根据以上描述进行需求分析，初步设计的部分实体联系图如图1-1所示。

[关系模式设计]

根据需求分析，初步设计系统关系模型如下:

工厂(工厂编号，厂名，地址，厂长)

员工(员工号，姓名，电话)

产品(产品编号，产品名称，规格，单价)

经销商(经销商编号，公司名称，联系人，联系电话，所属区域，区域负责人)

生产(工厂编号，(1)，任务数量，生产时间)

销售((2)，(3)，(4)，销售时间，数量)

问题内容:

[问题1] (4分)

在图 1-1 中画出工厂与员工之间的联系，并标明联系类型;画出工厂、产品、经销商三个实体间的联系，并标明联系类型。

[问题2] (4分)

根据题意，将关系模式中的空(1) ~(4)补充完整。

[问题3](3分)

销售关系的主键是(5)，生产关系的主键是(6)，工厂关系的外键是(7)。

[问题4](4分)

a.经销商关系属于第几范式?为什么?

b.如果要使经销商关系满足第三范式，应如何修改?

试题答案:

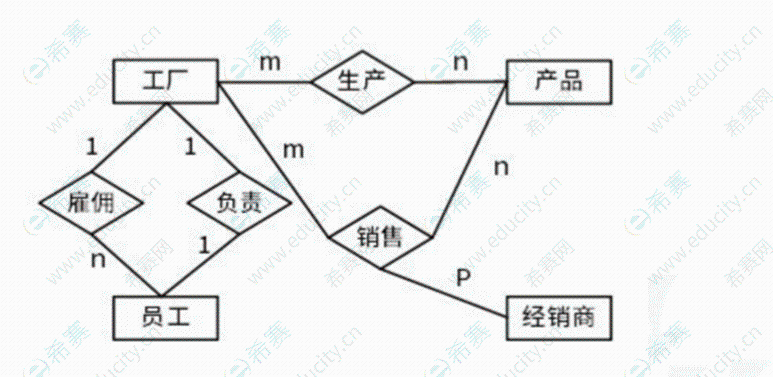

[问题1]

[问题 2]

(1)产品编号

(2)工厂编号

(3)经销商编号

(4)产品编号

注: (2)~(4)顺序可以互换。

[问题3]
