中级通信设备环境辅导资料之高频信号放大电路的性能比较

动力与环境责任编辑：小狐狸 2016-07-21

摘要：下面是由希赛小编整理的中级通信设备环境辅导资料之高频信号放大电路的性能比较，希望能帮助学友们。

下面是由希赛小编整理的中级通信设备环境辅导资料之高频信号放大电路的性能比较，希望能帮助学友们。具体内容如下：

一、高频管(UHF)9018fTl00(MHz)的信号放大电路

电视高频头输出的第一中频信号和音频信号通过高频管9018放大后也确有显效。

该电路已被广泛地使用。但是高频管9018对调频弱信号放大的结果令人大失所望。

实验电路将高频管9018放大电路加入调频信号输入端，结果弱信号台阻断消失，强信号台放大加强。将高频管9018放大电路加入电视高频头后，对电视第一中频信号放大。再接入收音集成CXAl019P信号输入端。结果仍是弱信号台阻断消失。强信号台放大加强。后又去掉高频管9018放大电路。直接将电视第一中频信号接入收音集成CXAl019P信号输入端。结果是强信号台强度有所减弱，弱信号台台数有不少增加。通过实验反复比对，结果不变。由此得出实验结论：

高频管9018对强度信号放大有效，对弱度信号阻断消失，且存在自激现象。

二、超高频管C8855(6.5GHz)的信号放大电路

超高频管C3355与高频管9018相比。只是频率范围限定不同而已。其实验结果和9018完全相同。

三、集成μPCI651的信号放大电路

该集成μPCI65l为宽频放大器，接入上述实验电路，弱信号台剧增，效显十分明显。五六个外台奇迹般地出现。还原效果等同于中国之声。只是外台有飘浮感，国台有清爽感。实验结论：μPCl651拾取捕捉弱信号感应灵敏度非常高。不失为拾取捕捉调频信号的最佳元件。

四、双栅管3SK8O的信号放大电路

将双栅管3SK80接入上述实验电路。自激消失。弱信号台的拾取有所减少。外台不再出现。

实验结论：双栅管3SK80解决了放大信号时的自激现象。减弱了对弱台信号放大的阻断现象。是替换高频管和超高频管的绝佳元件。

五、集成μPCI651和双栅管3SK80的联含二级信号放大电路

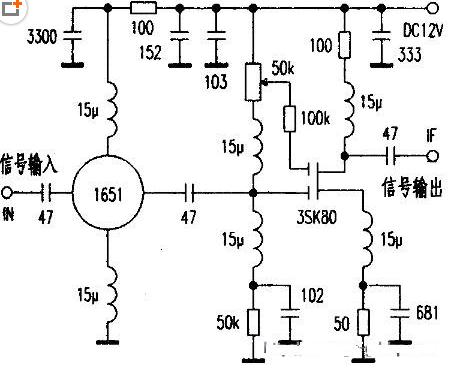

以上述实验结果为依据，发挥各管在信号电路中的优势，集成μPCI651主作弱信号拾取，3SK80主作弱信号放大，强强联合，电路保持高增益、低噪声。接入上述实验电路，效果非常理想。完全达到了预期的效果。参考《电子报》有关电路，设计电路见附图。

该电路电感的作用：一是阻断电路噪音窜入：二是阻断拾取信号窜出;三是吸收杂波;四是增加FM信号的还原弹性。

双栅管控制极通过电位器调压来控制其增益量。笔者将此调压柄设计在面板上，作手动调压。该调压电路也可依据还原出的声音强度，设计为全自动调压。
