       交流电压波形正弦畸变因数的测量

       1.交流电压波形正弦畸变因数的测量

       (1)交流电压波形正弦畸变因数定义

       谐波含量的方均根值与交变ft的方均根值之比(方均根值即有效值)。

       (2)测试用仪表

       测试用仪表为失真度测试仪或电力谐波分析仪。

       (3)测试方法

       在交流配电屏的输出端或整流器的输入端，用失真度测试仪或电力谐波分析仪直接测试并记录。

       2.三相输出电压相位差的测量

       (1)输出电压相位差定义

       在一给定瞬间两相正弦电压间的相位的差值。

       (2)测试用仪表

       测试用仪表为相位测试仪或双踪示波器。

       (3)测试方法

       在三相供电系统中，将相位测试仪或双踪示波器接入三相交流配电屏的输出端或三相整流器的输入端测试每两相间的相位差并记录。

       3.三相电压不平衡度的测量

       (1)不平衡度的定义

       不平衡度指三相系统中三相不平衡的程度，用电压或电流负序分量与正序分量的有效值百分比表示。电压和电流的不平衡度分别用私和两表示。

       (2)测试用仪表

       测试用仪表为交流电压表(不低于1.5级〉。

       (3)测量方法

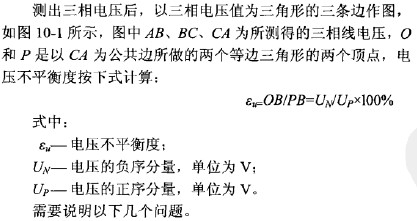

       测量三相电压不平衡度首先要求测出三相供电系统的线电压，然后再采用作图法、公式计算法或图表法求出。其中公式计算法较为烦琐，图表法不够准确，较简单的方法是作图法，以下简要介绍作图法。

       ①正序分量是将不对称的三相系统按对称分量法分解后，其对称而平衡的正序系统中的分量。

       ②负序分量是将不对称的三相系统按对称分量法分解后，其对称而平衡的负序系统中的分量。

       ③图10-1中OB、PS的值，可用直接测量法求得。

       4.交流供电系统的功率和功率因数的测量

       (1)交流正弦电的功率和功率因数

       交流电的功率可以用功率三角形表示：Q为无功功率，单位是乏：为有功功率，单位是瓦特：

       P为视在功率，单位是瓦特：功率因数可定义为有功功率与视在功率之比，也可定义为基波w数和位移因数的乘积。

       (2)测量用仪表

       测fi用仪表为交流电压表、交流电流表、功率计、真功率因数表或电力谐波分析仪(使用仪表应不低于1.5级)。

       (3)测量方法

       根据交流电压表和交流电流表的读数计算出视在功率和有功功率：用公式PF-PIS计算出功率W数。三相供电系统中，和S应为同一单相的有功率和视在功率。每相负荷不同功率W数不同，应分别计算。有真功率因数表时可从表上直接读出功率因数。

       测景注意事项如下。

       ①要正确连接功率表的接线，正确估计电路中功率的大小，避免烧毁仪表。

       ②仪表应水平放置，尽可能远离强电流导线和强磁性物质，以免仪表增加误差。

       ③应注意校零，指针不在零位时，可调整表盖上校零调节器，使指针指在零位上。

       ④有条件的通信局、站可采用电力谐波分析仪测量，在维护中不必断开电路。

       ⑤无三相功率计的局、站可用三瓦法测量三相电路的功率。在三相交流电路中，总的有功功率等于各相有功功率之和，当三相负载对称相等时，三相有功功率等于三倍的单相有功功率，即

       为一相的功率因数，要根据每相的负载性质(阻性、感性、容性)而定，这时，只需测出一相的有功功率即知道了三相交流电路中的总有功功率。当三相负荷不对称时，则需分别测量出各相功率，三相总功率等于各相功率之和，即P=PA+PB+PC,这种测量功韦的方法称为三瓦法。
