通信设备环境知识点精讲之温升与压降的测量

       下面是由希赛小编整理的通信设备环境知识点精讲之温升与压降的测量，希望能帮助学友们。具体内容如下：

       温升、压降的测量

       1.温升、压降的测量

       温升的测量

       (1)温升的定义及其影响

       我们知道供电系统的传输电路和各种器件均有不可消除的等效电阻存在，线路和器件的连接肯定会有接触电阻的产生。这使得电网中的电能有一部分将以热能的形式消耗掉。

       这部分热能使得线路、设备或器件的温度升高。设备或器件的温度与周围环境的温度之差称为温升。

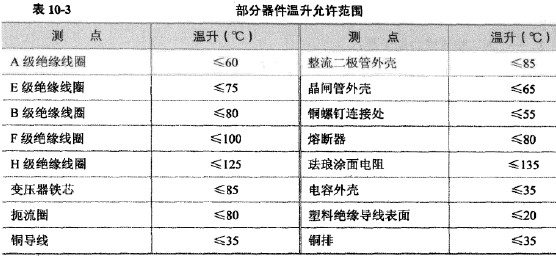

       很多供电设备对供电容量的限制，很大程度上是出于对设备温升的限制，如变压器、开关电源、UPS、开关、熔断器和电缆等。设备--旦过载，会使温升超出额定范围，过高的温升会使得变压器绝缘被破坏、开关电源和UPS的功率器件烧毁、开关跳闸、熔断器馆断、电缆橡胶护套熔化继而引起短路、通信中断，甚至产生火灾等严重后果。所以电力维护人员对设备的温升值应该引起高度的重视。通过对设备温升的测量和分析，我们可以间接地判断设备的运行情况。

       (2)测量用仪表

       测量用仪表为点温计。

       (3)测量方法

       红外点温仪是测量温升的首选仪器。根据被测物体的类型，正确设置红外线反射率系数，扣动点温仪测试开关，使红外线打在被测物体表面，便可以从其液晶屏上读出被测物体的温度，测得的温度与环境温度相减后即得设备的温升值。有些红外点温仪还可设定高温告瞀值，-旦设备温度超出设定值，点温仪便会给出声音告警。

       注意事项如下。

       ①被测试点与仪表的距离不宜太远，仪表应垂直于测试点表面。

       ②仪表与被测试点之间应无干扰的环境。

       ③对测试点所得的温度以最大值为依据。

       接头压降的测量

       由于线路连接处不可避免地存在接触电阻，因此只要线路中有电流，便会在连接处产生接头压降。导线连接处接头压降的测量，可用三位半数字万用表。将测试表笔紧贴线路接头两端，万用表测得的电压值便为接头压降。无论在什么环境下都应满足以下条件。

       ①接头压降≤3mV/100A(线路电流大于1OOOA);

       ②接头压降≤5mV/100A(线路电流小于1OOOA)，

       2.整流设备均分负载及限流性能的检测

       在现场维护中，整流设备的均分负载及限流性能的检测可以在蓄电池放电后，整流设备向蓄电池充电时进行。当蓄电池深放电后，整流器以限流方式对蓄电池进行充电时，可适时的观测并记录各整流模块的限流点电流值及以下三组直流值。

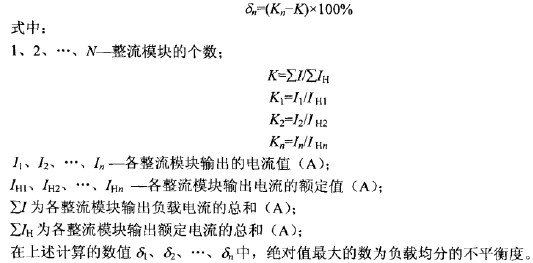

       均分负载的不平衡度按下式计算：

       3.人工控制、测量信号的检测

       (1)检测用仪表

       检测用仪表为数字万用表、交流电压表、交流电流表、直流电压表、直流电流表、频率表、温度计，以上仪表均不低于1.5级。

       (2)检测方法

       ①人工控制检查。

       对系统中可人工控制的开关、按钮按技术说明书，对设备的开、关机、均衡/浮充充电转换、人工切换、人工电池接入、硅管降压的人工接入与撤除等进行人工控制，记录下控制成功与否的结果。

       ②人工测量检测。

       检测输入端、输出端、模拟量信号接口的测量精度。

       有模拟量指示仪表时，用标准表直接测量对应的模拟量，记录下标准表读数和设备上相应表读数，进行比较。

       有模拟量信号遥测接口时，用标准表直接测量对应的模拟量和模拟量传感器输出信号接口的值，记录直接测量的读数和模拟量信号接口的读数，按设备技术条件规定的模拟量传输比计算出测量精度。

       4.保护和告譬功能的检查

       (1)检査用仪表

       检查用仪表为电压表、电流表、示波器、秒表、万用表，仪表应不低于1.5级。

       (2)检査方法

       ①市电和油机自动转换与告瞥。

       在市电和发电机组自动转换供电系统中，当市电正常供电时，切断市电发电机组应自动发电供给用电设备，同时发出告警信号;当接通市电时，发电机组应自动停机，转由市电供电。

       ②缺相保护和告警。

       在供电系统正常运行时，人为断开三相交流电源中的任意一相，系统应发出声、光告警信号，同时自动延时跳闸保护，用秒表记录延迟时间;当重新接好断开相使市电恢复正常时，告警信号应自动消失。

       ③熔断器保护和告瞀性能检查。

       系统中任意熔断器(保险)断开时，均应发出声、光告瞽信号。检查时，可拨出需要检查的熔断器信号保险做实验。

       ④交流输入电压过高保护和告警。

       5.计算机”三遥“检测

       (1)检测用仪表

       检测用仪表为计算机系统(包括支持软件)、交流电压表、交流电流表、直流电压表、直流电流表、频率计、温度计。

       (2)检测方法

       检测受控电源设备通过计算机控制接口(RS232、RS485、RS422等)与计算机直接通信时，计算机对受控设备”三遥“性能的可靠性。

       ①用标准表实测受控电源设备的模拟量和对应的计算机显示的模拟量。

       ②用计算机对受控电源设备进行遥控，记录下电源设备受控的状态。

       ③在受控设备上模拟故障发生和恢复，记录故障状态和计算机响应情况。

       ④根据有关技术要求，对计算机软件功能进行验证，并记录验证结果。
