       低压配电系统概述:

       由市电或备用发电机组(含移动电站)提供的低压交流电为通信周(站)用的交流基础电源，对其供电质量有如下的基本要求。

       1、低压交流电的标称电压为220/380V,三相五线，频率50Hz。

       2、使用交流电的通信设备和电源设备对供电电压规定如下。

       通信设备用交流市电供电时，在通信设备的电源输入端子处测a的电压允许变动范围为：额定电压值的+5%10%。

       通信电源设备及重要建筑用电设备用交流市电供电时，在设备的电源输入端子处测量的电压允许变动范围为：额定电压值的+10-15%。当采用油机供电时，受电端子上电压允许变动范围为：额定电压值的+5%?-5%。

       3、当市电供电电压不能满足上述规定或对通信设备有更髙要求时，应采用调压或稳压设备满足电压允许变动范围的要求。

       4、交流市电的频率允许变动范围为额定值的±4%,油机电的频率允许变动范围为额定值的±2%;电压波形正弦畸变率应<5%，三相供电电压不平衡度≤4%。

       5、通信局(站)应根据要求安装无功功率补偿装置。由市电供电时，对于lOOkVA以下的供电系统，功率因数要求≥0.85对于lOOkVA以上的供电系统，功率因数要求≥0.9。由油机电供电时，功率因数应达到0.8。

       交流低压系统包括低压市电电源、油机发电机供给的自备交流电源以及由整流器、逆变器和蓄电池组成的交流不停电电源。

       通信局(站)根据市电供电方式的类别，配有相应台数的油机发电机组。当市电屮断后，油机发电机将人工或自动启动。市电和油机发电机的转换由低压交流配电屏或专门设置的市电油机转换屏完成。对于不允许供电中断的交流用电设备可用交流不间断电源系统供电。交流不间断电源系统一般都由蓄电池、整流器、逆变器和静态开关等部分组成。市电正常时，市电经整流和逆变后，给通信设备供电，此时，蓄电池处于浮充状态。市电中断时，蓄电池通过逆变器(DC/AC变换器)给通信设备供电。逆变器和市电的转换由交流静态开关完成。

       交流低压配电屏是交流低压系统主要的配电设备。交流低压配电屏为各路交流负载分配电能，当市电中断或交流电压异常时，如过压、欠压和缺相等，低压配电屏能够自动发出相应的告警信号。

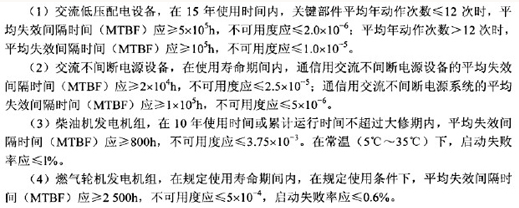

       根据YD/T1051-2000《通信局(站)电源系统总技术要求》，低压配电设备的可靠性指标如下：
