8.2.2　车站转接器与CTC/TDCS车站设备的接口协议
数据传输模式：异步基带数据传输模式，采用RS-422串行接口，双工通讯方式。
数据传输速率：9600bps。
数据基本格式： 1个起始位，8个数据位，1个停止位，无奇偶校验，共10位。
数据传输的帧格式定义：以DLE（10H）、STX（02H）作为帧起始字段，以DLE（10H）、ETX（03H）作为帧结束字段。为了避免在信息字段中出现DLE，影响数据的正确接收，采取在数据发送方终端未发送数据前检查信息和CRC校验字段中有没有出现DLE，如果信息字段和CRC校验中出现DLE字符，则在此DLE字符后再加一个DLE字符。数据接收方如果连续收到两个DLE字符，表明此DLE是数据信息，而不是控制转义字符，去掉一个DLE字符即可。
CTC/TDCS与车站转接器基本帧格式见表6。
表1　CTC/TDCS与车站转接器基本帧格式注：

1、CTC/TDCS车站设备至车站转接器数据内容同表1，其中第4项时、分、秒为CTC/TDCS设备将调度命令信息发送给车站转接器的时间。第12项总包数最多为4包，第14项 调度命令信息正文N不大于190个字节，若调度命令信息正文超过190字节时，应将命令分包发送，每包调度命令信息正文不超过190字节，最多四包。建议正常不超过两包。
2、CIR的回复信息数据内容同表3。

3、车站转接器应答CTC/TDCS数据格式见表7
4、CRC校验内容为数据内容所有字节，高位在前。
CRC校验码生成多项式为：G（X）=X16+X12+X5+1。

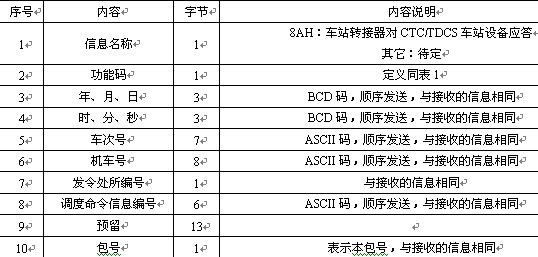

表2　车站转接器应答数据格式

CTC/TDCS可利用终端设备对车站转接器进行检测。
CTC/TDCS发送检测命令格式见表8。

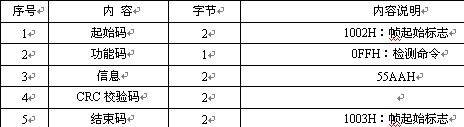

表3　CTC/TDCS发送检测命令格式

车站转接器对检测的应答格式见表9。

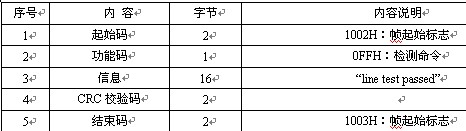

表4　车站转接器对检测的应答格式
