1.链路预算
蜂窝系统的链路预算方法15.1.1节中已作详细介绍，CDMA蜂窝系统的链路预算中的最大允许路径损耗也采用式（15-2)计算，只是在具体计算时参数及项目上有些不同。
CDMA蜂窝系统的无线链路也分为前向（下行）链路和反向（上行）链路。前向链路采用正交Walsh码进行扩频、基站间通过GPS实现精确的时间同步、发射功率较大，对干扰具有较强的抑制作用；而反向链路移动台受体积、重量、电池容量等条件的限制，发射功率较小（<200mW)。同时，在IS-95系统中，反向链路采用的是非相干解调，其性能与相干解调相比要有所下降。这些因素导致CDMA蜂窝系统的反向链路覆盖要差于前向链路，也就是说CDMA小区的覆盖受限于反向链路，因而工程上常常进行CDMA蜂窝系统的反向链路预算。
　　(1)反向链路预算参数
反向链路预算涉及的参数包括系统参数、移动台发射机参数、基站接收机参数、系统裕量等。系统参数是指网络运行相关的一些参数，如载频频率、数据速率、系统所需的信噪比等；移动台发射机参数是指移动台最大发射功率、天线增益等；基站接收机参数包括基站接收机灵敏度、天线增益等；裕量等部分包括衰落裕量、穿透损耗、软切换增益等。下面重点介绍CDMA蜂窝系统基站接收机灵敏度、干扰裕量、软件切换增益等参数。
①CDMA基站接收机灵敏度

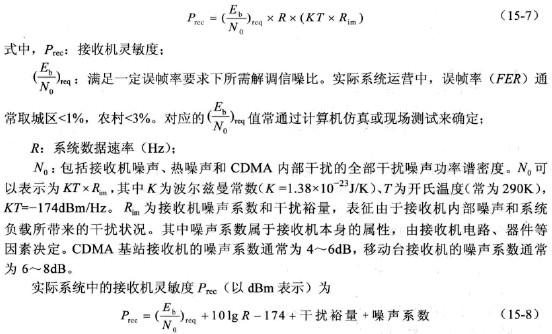

对于接收机而言，接收灵敏度是与系统所能容忍的通信质量相对应的。对于CDMA蜂窝系统，通信质量通常用误帧率(FER)来衡量，而误帧率又与解调信噪比密切相关。对于数字接收机，信噪比一般是用每比特的能量与噪声功率谱密度的比值(Ey/N0)来表示。因而CDMA接收机灵敏度定义为满足一定误帧率要求下所需解调信噪比要求的接收机功率Prcc。两者之间的关系可表示为

　　②干扰裕量
CDMA系统的自干扰特性决定了任一用户的发射信号对其他用户来说都是干扰，这种干扰提高了接收机的噪声基底，使接收机的灵敏度降低，增加了接收机的最低接收门限。为对抗这种千扰,在进行链路预算时可以预留一定的裕量，这就是干扰裕量。
干扰裕量的大小与小区负载因子有关，小区负载被定义为激活的用户数与最大允许的用户数的比值。干扰裕量与小区负载点的关系由下式表示
系统建设初期，小区负载通常取50%，对应的干扰裕量为3.01dB;随着用户的不断增加，小区负载不断加重，再进行网络规划时小区负载可适当增大。
③软切换增益
在CDMA系统中，手机处于切换状态时，它同时与两个或两个以上的基站进行通信，由此带来了软切换增益。通常只考虑两方软切换带来的增益，软切换增益的具体取值与两传播路径的相关系数P、正态衰落方差<7L和边缘覆盖率Pverage有关。具体关系如表15-13所示。
