通信工程师考试传输与接入站点的PN规划

　在线辅导　面授招生　考试大纲　指定教材　报名时间

　　(1)站点的PN规划
选定PILOT_INC后，可以有两种方法设置PN，其中后一种设置方法更能够满足扩容的需求，一般建议使用后一种。
①连续设置，同一个基站的三个扇区的PN分别为（3n+l)xPILOT_INC、(3n+2)xPILOTJNC、(3n+3)xpiLOT_INC；
②同一个基站的三个导频之间相差某个常数，各基站的对应扇区（如都是第一扇区）之间相差n个PILOTJNC:如PILOT_INC=3时，同一个站点三个扇区的PN偏置分别设为nxPILOT_INC、nxPILOTJNC+168、nxPILOT_INC+336o
无论采用哪一种PN设置方式，只要PILOTJNC确定，可以提供的PN资源是一定的：
如果PILOTJNC设置为3,则可以提供的PN资源为512/3-170。假设站点为三扇区，则每组PN使用三个PN,对于新建网络留出一半用作扩容,这样可以提供的PN组为170/(3x2)=28,也就是对于新建网络，每个复用集可以是28个站点；同理，如果PILOTJNC设置为
4,则每个复用集可以是21个站点。
选定每个复用集的规模后，根据站点的分布情况（考虑相对位置和地形起伏)，将所有站点划分到各复用集中；根据网络的规模可以划分为多个复用集，首先划定一个基础复用集，在此基础上将周围的站点划分为多个复用集。

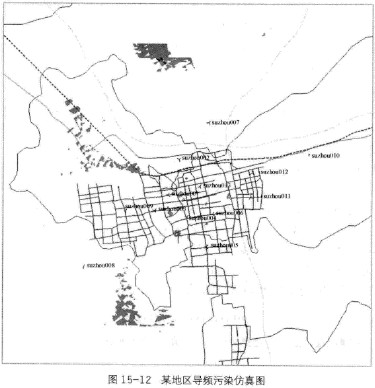

PN规划可借助于无线规划软件来完成，该软件还可以在此基础上仿真得到此导频规划方案的导频污染分布，供规划设计人员调整优化，如图15-12所示。
