第一节 通信电源系统的组成

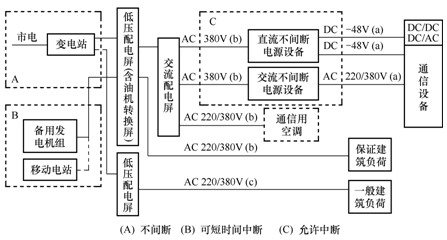

电信局(站)的电源系统由交流供电系统、直流供电系统和接地系统组成,其组成方框示意图如下所示：

　　1、交流供电系统
交流供电系统由主用交流电源、备用交流电源、高压开关柜、电力降压变压器、低压配电屏、低压电容器屏和交流调压稳压设备及连接馈线组成的供电总体。
主用交流电源均采用市电。为了防备市电停电,采用油机发电机等设备作为备用交流电源。大中型电信局采用1OKV高压市电,经电力变压器降为380V/220V低压后,再供给整流器、不间断电源设备(UPS)、通信设备、空调设备和建筑用电设备等。小型电信局(站)则一般采用低压市电电源。
2、直流供电系统
在电信局（站）中，一般把交流市电或发电机产生的电力作为输入，经整流后向各种电信设备和二次变换电源设备或装置提供直流电的电源称为直流电源。由整流设备、直流配电设备、蓄电池组、直流变换器、机架电源设备和相关的配电线路组成的总体称为直流供电系统。
目前高频开关整流器在技术上已经相当成熟，由于具有小型、轻量、高效、高功率因数和高可靠性等显着优点。高频开关整流器机架的输出功率大,机架上装有监控模块,与计算机相结合属于智能型电源设备。
阀控式密封铅酸蓄电池是一种在使用过程中无酸雾排出,不会污染环境和腐蚀设备,可以和电信设备安装在一起,平时维护比较简便,体积较小,可以立放或卧放工作,蓄电池组可以进行积木式安装,节省占用空间。
　　3、接地系统
为了实现各种电气设备的零电位点与大地有良好的电气连接,由埋入地中并直接与大地接触的金属接地体(或钢筋混凝土建筑物基础组成的地网)引至各种电气设备零电位部位的一切装置组成接地系统,即由接地体、接地引入线、接地汇集线和接地线组成。电信电源按照接地系统的用途可分为工作接地、保护接地和防雷接地。按照安装方式可分为分设的接地系统和合设的接地系统。
