1.油机发电系统
油机发电机组是由柴油（汽油）机和发电机两大部分组成。在通信领域，油机发电机组作为交流电源供给设备，在没有市电的地方，油机发电机组就成为通信设备的独立电源，在有市电供给的地方，油机发电机组就作为备用电源，以便在市电停电时期保证通信设备的供电需要，确保通信设备的不间断工作。目前通信局（站）多数油机发电机组都采用柴油发电机组承担备用发电功能。
1、发电机组的组成部分：
1）发电机：发电机多采用单相、旋转磁场式结构的同步发电机。
2）发动机：发动机是发电设备的动力装置，通常称之为油机。
3）控制系统：发电机组是通过控制面板来启动、停止、变换配电向用电设备供电的，同时也指示发电机组的运行状态。
2、油机的总体构造和工作原理
油机主要由曲轴连杆机构、配气机构、供电机构、供油系统、润滑系统和冷却系统等几部分组成。
曲轴连杆机构：由气缸、活塞、连杆与曲轴组成，作用是将燃烧产生的化学能转化为机械能。配气机构：由进气门、排气门、凸轮轴、推杆、挺杆和摇臂等部件组成，作用是用来控制内燃机进排气时间。供油系统：由油箱、柴油滤清器、低压油泵、高压油泵和喷油嘴等部分组成并在适当的时机通过喷油嘴将柴油以雾状喷入气缸压燃。润滑系统：通常由机油泵、机油滤清器（粗滤和细滤）等部分组成，作用是将机油源源不断地送到需要润滑的机件上，以减轻机件磨损并延长机油的使用期限。冷却系统：由水套、散热器，水管、水泵组成，使柴油机始终在适宜的环境下工作。

油机是将燃料的化学能转化为机械能的一种机器，它是通过气缸内连续进行进气、压缩、工作、排气四个过程来完成能量转换的 。活塞在气缸中运动时有两个极端位置：上止点和下止点(又称上死点和下死点)。上止点和下止点间的距离称为活塞冲程(又称为活塞行程)当活塞由上止点移到下止点时，所经过的容积称为气缸工作容积，又称活塞排量，通常以升或立方厘米计算。工作容积与燃烧室容积之和叫气缸总容积。气缸总容积与燃烧室容积的比值称为压缩比。

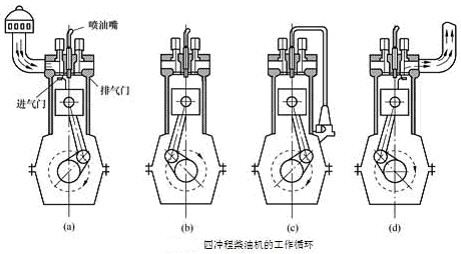

四冲程柴油机的工作循环是在曲轴旋转两周(720°)，即活塞往复运动四个冲程中，完成了进气、压缩、工作、排气这四个过程，来完成能量转换的
四冲程原理图如下：
