第四节 UPS
1、UPS概述
UPS是UninterruptiblePowerSystem（不中断电源系统）的缩写，由于它的出现解决了目前市电存在的市电中断、电压浪涌、电压波形下陷、瞬态高压、高压尖脉冲、频率漂移等诸多问题，现在已经成为通信电源日常维护的一个重点。
UPS系统由整流器、逆变器、蓄电池组和输出转换开关构成，在市电供电时，UPS系统先整流再通过逆变器输出无干扰的工频交流电。当市电掉电时，UPS系统由蓄电池通过逆变供电，输出工频交流电。
下图是通信局（站）不间断直流电源供电系统框图：

2、UPS的分类以及主要性能和技术指标
UPS的分类：
UPS按输入输出相数分为单进单出、三进单出和三进三出UPS
UPS按功率等级分类，把UPS分成微型（<3kVA）、小型（3kVA～10kVA）、中型（10kVA～100kVA）和大型（>100kVA）。
UPS按电路结构形式分类有后备式、双变换在线式、在线互动式、三端口式（单变换式）等。

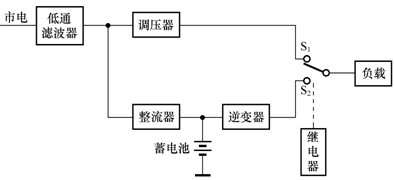

1）后备式UPS结构简单、价格便宜、噪声低，但绝大部分时间，负载得到的是稍加稳压处理过的“低质量”正弦波电源，通信生产中不采用。原理图如下：

2）双变换在线式UPS克服了市电质量差对其性能的影响，市电中断时，负载不会发生电源瞬时中断，通信生产中通常采用这种类形。原理图如下：
