第三章 直流系统
第一节 整流与变换设备
1、通信高频开关电源的组成
一般所指的高频开关电源，是指具有交流配电模块、直流配电模块、监控模块和整流模块等组成的直流供电电源系统，它的关键技术和名称的由来就是其中的高频开关整流器，由于目前大都是模块化结构，所以有时也称高频开关整流器为高频开关整流模块。

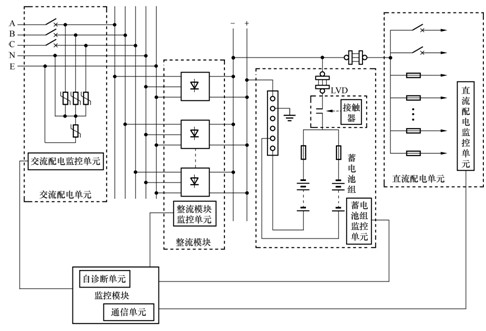

下图为高频开关电源系统组成框图：

交流配电单元负责将输入三相交流电分配给多个整流模块（一般用单相交流电居多）。交流输入采用三相五线制，即a、b、c三根相线和一根零线N、一根地线E。接有MOA避雷器，保护后面的电器遭受高电压的冲击，再由各分路空气开关控制三相交流电输入整流模块。
整流模块完成将交流转换成符合通信要求的直流电。这里所指的符合通信要求的内容有：输出的直流电压要稳定、输出的直流电压所含交流杂音小，（开关电源设备的电话衡重杂音电压应≤2mv）、输出电压应在一定范围内可以调节，以满足其后并接的蓄电池充电电压的要求。同时，由于一个开关电源系统大多采用N+1整流模块备份，所以一套开关电源系统至少需要2个开关电源模块并联工作，利用均流功能（电源模块能够共同分担负载电流）解决多个整流模块工作时相互协调的问题。按规定，开关电源各整流模块超过半载时，整流模块之间输出电流不平衡度应低于±5%。其中某个整流模块出现输出高压时该模块能正常退出而不影响其他模块的工作（即选择性过电压停机功能）等。
直流配电单元负责将蓄电池组接入系统与整流模块输出并联，再将一路不间断的直流电分成多路分配给各种容量的直流通信负载。其中在相应线路中接有熔丝保护和测量线路电流的分流器。
监控单元是整个开关电源系统的“总指挥”，起着监控各个模块的工作情况，协调各模块正常工作的作用。

返回目录： 通信电源基础知识和维护知识点重点汇总
