1、直流配电的作用和功能

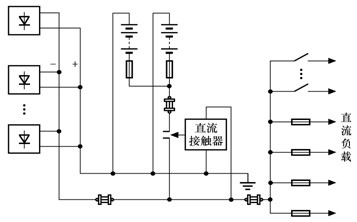

直流配电是直流供电系统的枢纽，它将整流输出的直流和蓄电池组输出直流汇接成不间断的直流输出母线，再分接为各种容量的负载供电支路，串入相应熔断器或负荷开关后向负载供电。常用的直流配电系统如图所示：

直流配电的功能

1）测量：测量系统输出总电压，系统总电流；各负载回路用电电流；整流器输出电压电流；各蓄电池组充（放）电电压、电流等。并能将测量所得到的值通过一定的方式显示。
2）告警：供系统输出电压过高、过低告警；整流器输出电压过高、过低告警；蓄电池组充（放）电电压过高、过低告警；负载回路熔断器熔断告警等。
3）保护：在整流器的输出线路上，各蓄电池组的输出线路上，以及各负载输出回路上都接有相应的熔断器短路保护。此外，各蓄电池组线路上还接有低压脱离保护装置等。
4、直流配电的日常维护常识
1）直流屏一般情况下不是智能设备。
2）对于低电压大电流直流来说,电力线设计时线路压降是主要考虑因素，直流馈电线的截面积，一般根据允许电压降来选择。直流放电回路的全程压降，+24V系统应≤2.6V,-48伏供电回路全程最大允许压降为3V，这是指从蓄电池组两端到通信设备受电两端的压降。
3）直流熔断器的额定电流值应不大于最大负载电流的2倍。各专业机房熔断器的额定电流值应不大于最大负载电流的1.5倍。
4）直流配电电屏内放电回路的压降，规定应不大于0.5V。
