3.3  四相相移键控（QPSK）
四相相移键控信号简称“QPSK”， 意为正交相移键控，是一种数字调制方式。它分为绝对相移和相对相移两种。由于绝对相移方式存在相位模糊问题，所以在实际中主要采用相对移相方式QDPSK。它具有一系列的优点，目前已经广泛应用于无线通信中，成为现代通信中一种十分重要的调制解调方式 。
　　3.3.1  QPSK的基本原理
在数字相位调制中，M个信号波形可表示为

其中当M=4时就是本文要讨论的4PSK（QPSK），QPSK的载波相位有四种取值，每种取值代表两比特的信号。随着信号的改变，幅度恒定的载波信号的相位在四种取值间跳变。这四个相位的取值为间隔相等的值，比如，0，π2 ,π,3π2 ,每一个相位值对应于一对消息比特。有一种变形，称为π4 -QPSK是通过在每一个符号间隔的载波相位中引入附加的π4 相移来使符号同步变得容易些。

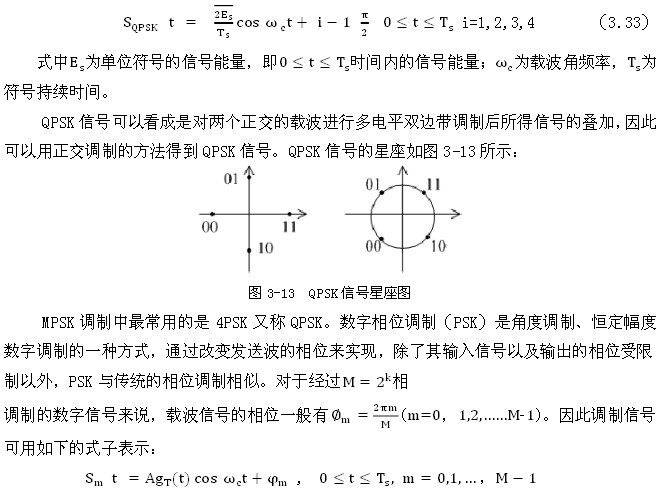

QPSK信号可以表示为：
