通信专业设备环境培训QPSK解调原理
动力与环境
责任编辑：zld7155
2013-10-18
摘要：通信专业设备环境培训QPSK解调原理：QPSK的4种（I，Q组合为 [0 0]，[0 1]，[1 0]和[1 1]）输出相位有相等的幅度，而且2个相邻的相位相差值为90°，但是输出相位并不满足我们前面所讲的φm=2πmM m=0,1,……M-1)，信号相位移可以偏移45°和-45°，接收端仍可以得到正确的解码。
3.3.3 QPSK解调原理

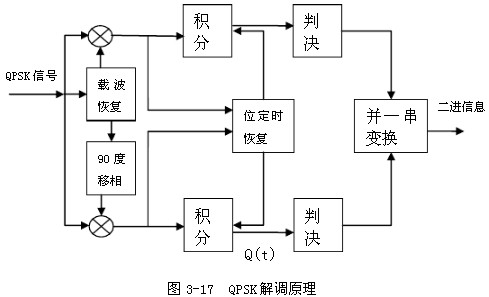

QPSK的4种（I，Q组合为 [0 0]，[0 1]，[1 0]和[1 1]）输出相位有相等的幅度，而且2个相邻的相位相差值为90°，但是输出相位并不满足我们前面所讲的φm=2πmM m=0,1,……M-1)，信号相位移可以偏移45°和-45°，接收端仍可以得到正确的解码。实际中数字输入电压必须比峰值载波电压高出很多，以确保平衡调制器的正常工作。经过调制的信号通过信道传输到达用户端，需要进行解调，这一过程是与调制相类似的逆过程。首先，QPSK信号经过功率分离器形成两路相同的信号，进入乘积检波器，用两个正交的载波信号(sinωct和cosωct)实现相干解调，然后各自通过一个低通滤波器得到低频和直流的成分，再经过一个并行-串行变换器，得到解调信号。QPSK的解调原理如图（3-17）所示。
