3.4.2 OQPSK的调制原理
OQPSK信号的产生原理可用图3-18来说明。在图3-18中，Tb2 的延迟电路用于保证I、Q两路码元能偏移半个码元周期。BPF的作用则是形成QPSK信号的频谱形状，并保持包络恒定。
3.4.3 OQPSK的解调原理

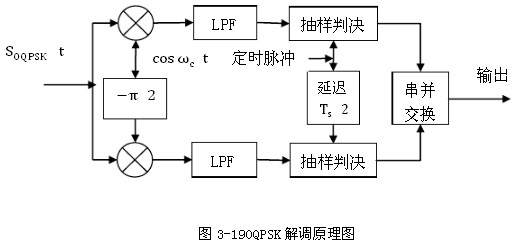

OQPSK信号可采用正交相干解调方式解调，其解调原理如图3-19所示。由图3-19可以看出，OQPSK与QPSK信号的解调原理基本相同，其差别仅在于对Q支路信号抽样判决时间比I支路延迟了Tb2 ，这是因为在调制时，Q支路信号在时间上偏移了Tb2 ，所以抽样判决时刻也相应偏移Tb2 ，以保证对两支路的交错抽样。
