3.5.3  OFDM的实现

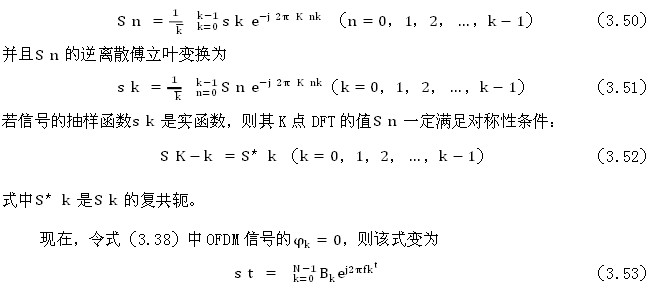

OFDM信号表示式（3.38）的形式如同逆离散傅立叶变换（IDFT）式，所以可以用计算IDFT和DFT的方法进行OFDM调制和解调。下面首先来复习一下DFT公式。  设一个时间信号s t 的抽样函数为s k ，其中k=0，1，2，…，k-1，则s k 的离散傅立叶变换（DFT）定义为

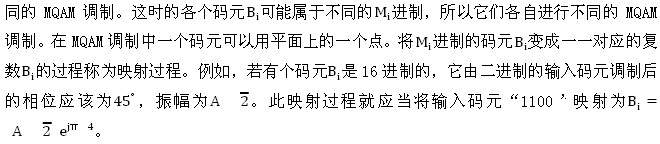

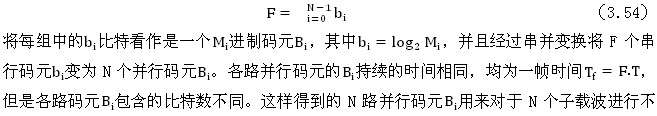

式（3.52）和式（3.53）非常相似。若暂时不考虑两式常数因子的差异以及求和项数（K和N）的不同，则可以将式（3.51）中的K个离散值S n 当作是K路OFDM信号。下面就来讨论如何具体解决这个计算问题。  设OFDM系统的输入信号为串行二进制码元，其码元持续时间为T，先将此输入码元序列分成帧，每帧中有F个码元，即有F比特。然后将此F比特分成N组，每组中的比特数可以不同。设第i组中包含的比特数为bi，则有

如前所示，OFDM信号采用多进制、多载频、并行传输的主要优点是使传输码元的的持续时间大为增长，从而提高了信号的抗多径传输能力。为了进一步克服码间串扰的影响，一般利用计算IDFT时添加一个循环前缀的方法，在OFDM的相邻码元之间增加一个保护间隔，使相邻码元分离。

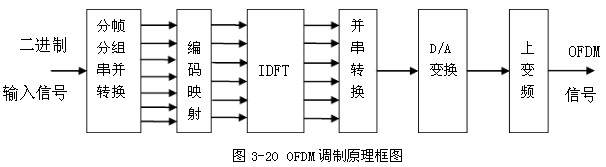

按照上述原理画出的OFDM调制原理方框图如图3-20所示。在接收端OFDM型号的解调过程是其调制的逆调制的逆过程，这里不再阐述。
