　　3.6.4  星座图的选择参数
在采用MQAM误码率及频带利用率外,还需要考虑其它一些有关该调制方式的参数,如:MQAM调制信号的峰值均值比γ,星座点间最小的欧几里德距离dmin和信号最小相位偏移θmin。对于不同的传输系统,对这些参数的要求各不相同。
　　(1)MQAM信号的峰值
均值比γmQAM信号的峰值 均值比γ的大小反映了MQAM信号的抗非线性失真能力,尤其是由非线性功率放大器所造成的非线性失真。γ值越大,其抗非线性失真性能越差；
(2)MQAM信号的最小欧几里德距离dmin
最小欧几里德距离dmin是MQAM信号星座图上星座点间的最小距离,该参数反映了MQAM信号抗高斯白噪声能力。可以通过优化MQAM信号的星座点分布来得到最大的dmin,从而获得抗干扰性能更好的MQAM调制方案；
(3)MQAM信号的最小相位偏移θmin
最小相位偏移是MQAM信号星座点相位的最小偏移,该参数反映MQAM信号抗相位抖动能力和对时钟恢复精确度的敏感性,同样可以通过优化MQAM信号的星座点分布来获得最大的θmin,从而获得更好的传输性能。

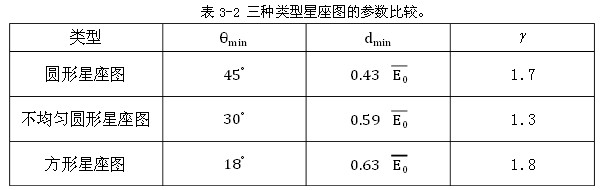

由表可见,当信号平均功率E0一定时,矩形星座图的最小欧几里德距离E0最大,不均匀圆形星座图次之,而圆形星座图最差。即方形星座图抗高斯白噪声能力最强,最适宜在典型的高斯白噪声信道中使用。但是,在抗相位抖动及抗非线性失真等性能上,方形星座图则不如圆形星座图和不均匀圆形星座图,这是因为其最小相位偏移θ min最小,且峰值平均值比γ 都大于后两者。因此,圆形星座图更适宜用于瑞利衰落的无线信道中。
调制技术时,除了要考虑具有通常 意义的系统在实际通信应用中，常采用矩形MQAM信号星座图。此矩形MQAM信号星座图虽不是最优的星座结构，但在满足一给定的最小欧氏距离的条件下，即在满足一定误符率的条件下，矩形星座的MQAM信号所需平均发送功率仅比最优MQAM星座结构的信号平均发送功率稍大，而矩形星座的MQAM信号的产生及解调在实际实现时比较容易，所以矩形MQAM信号在实际通信中得到广泛应用。
