3.6.5 矩形星座MQAM信号的产生

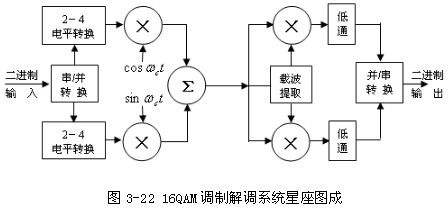

产生矩形MQAM信号的原理框图如图3-22所示：
在此图中，输入二进制序列 ak 经串并变换后成为速率减半的双比特并行码元，称为I路和Q路，此双比特并行码元在时间上是对齐的。在同相及正交支路又将速率为Rb2 的每K2 个比特码元变换后变换为相应的M电平幅值序列再经成型滤波限带后得到I(t)及Q(t)的M电平的PAM基带信号（数学期望为0），然后将分I(t)及Q(t)别对正交载波进行进制传输ASK调制，二者之和即为矩形星座的QAM信号。
