2.3 PON技术
2.3.1 PON的拓扑结构

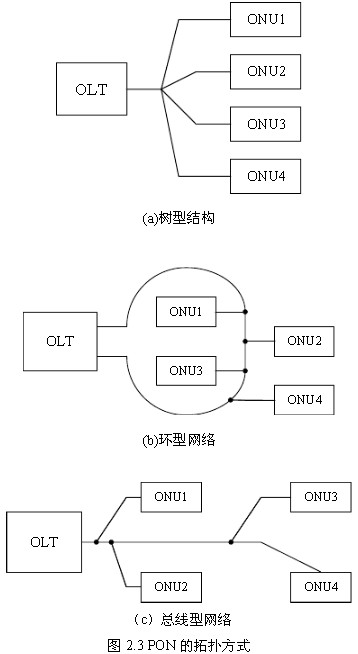

根据不同的应用环境,PON的拓扑结构有以下几种方式:
(1)树型拓扑结构
树型结构的PON拓扑方式如图23(a)所示,这是最常用的PON组网方式。在这种方式中只需要一个l×N的光分离器即可实现P2MP的传输,系统结构简单,成本较低,组网灵活。

(2)环形拓扑结构

环形拓扑结构如图2.3(b)所示。每个ONU和环型光纤通过2×2的光分离器相连。相对于树型和总线型拓扑结构,环型拓扑PON有较好的服务质量(QoS,Quality of Service)保障,但是组网复杂,光分离器较多,ONU的增加和删除都比较困难。
(3)总线型拓扑结构

总线型拓扑结构如图2.3(c)所示。在这种方式中需要N个1×2的光分离器来实现P2MP传输,系统结构简单,组网灵活,但是光分离器的数目较多。
在实际的应用中,考虑到光分离器的成本、多用户接入控制复杂性和光分离器带来的噪声,应尽量减少光分离器的数目,因此树型拓扑的PON应用最为广泛。
