　　3.2 光发送单元
天线是发送接收链路中最前端的部分，送入发射天线的光信号针对大气信道如何产生以及进行有别于普通光纤通信的处理，也是无线光接入技术的重要内容。
　　3.2.1 无线光接入发送单元的结构
在无线光接入系统中，一般采用强度调制直接检测（IM/DD）。强度调制直接检测的光发送机一般由光源、驱动电路、自动功率控制和自动温度控制电路、报警保护电路组成。

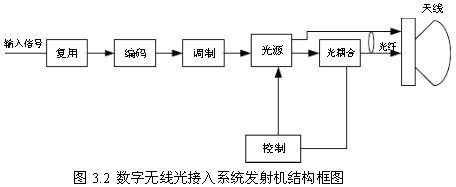

图3.2是一个数字无线光接入系统发射机结构框图，采用调制方式是数字调制，如果采用模拟调制，就要去掉编码部分电路。信号经复用、编码后，通过调制器对光源进行光强度调制。发射出的光一部分要反馈到光源的输出功率稳定电路，即光功率控制电路（AGC），因为输出光功率与温度有关，所以还要加上自动稳定控制电路（ATC）。光源发射出光脉冲信号，既可以通过光耦合器耦合后由光纤传输到发射天线的馈源位置上，也可将激光器直接置于发射天线的馈源位置上。

和光纤通信光发射机相比，无线光接入系统在光发射机前端添加了光发送天线。输入信号经复用后所采用有别于的信息编码和调制技术和普通光纤通信是有区别的，这将在第四章阐述。这里阐述光源的选取，其他驱动、告警保护、温度和自动增益控制电路完全可以参照使用光纤通信相应成熟的电路。
