　　3.3 光接收单元
光发射机发出的光信号经大气信道传输后，不仅幅度衰减了，而且脉冲波形也会展宽、变形。光接收机的作用就是检测经过传输的微弱信号，并放大、整形、再生成原传输信号，它的主要器件是利用光电效应把光信号转变为电信号的光电探测器。对光电检测器要求灵敏度高、响应度快、噪声小、成本低和可靠性高。

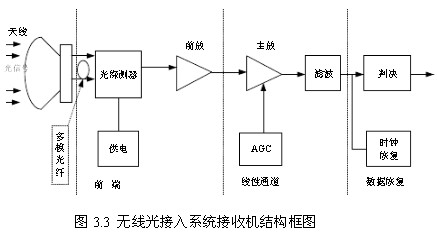

一个数字无线光接入系统的光接收机的结构如图3.3，在图中，天线收集到的光信号不仅包括从发送端发射来的信号，而且还包括背景辐射的光噪声，背景光噪声的处理办法是在光信号通过在光信号耦合到多模光纤前（如果没有采用多模光纤耦合就是在光探测器前）附加一个滤光片，滤光片选择透过信号光频的光信号，将背景光信号滤掉。但是背景光噪声总是存在的。同样，如图中所示，接收天线收集到的光信号既可以直接由光探测器接收，也可以通过多模光纤耦合到光探测器上，采用多模光纤是由于多模光纤具有更大的数值孔径，可以更有效的将光信号耦合到探测器。
