一、PPM调制
1、PPM调制原理
从其他网络、接入点或者用户传送来的待传送数字01码序列信息，不管是否经过纠错编码，如果采用PPM调制，就有一个数字的01序列映射为另一种01数字序列的过程，这也可以看着是一个编码过程。假设有一帧L位的二进制信息，在对应的代码序列可能是00-..0(共L位)到11-..1(共L位)中的任意一个，那么对应的十进制整数就为0至（2L－1）中的任意一个，如果我们将这一帧时段划分位2L个时隙，从0到(2L－1)依次对应于第一个到第2L个时隙，那么也可以用代码序列00-..0（共L位）到11-1（共L位）去对应第一个到第2L个时隙，这就是数字PPM调制的原理。

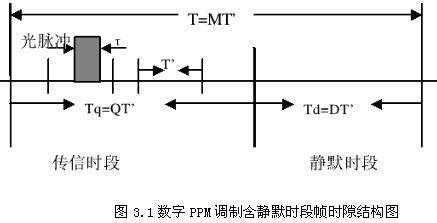

图3.1为一个含静默时段的PPM帧结构图。假设通信系统的通信时间被分成宽度为T的周期时间段,每时段称为PPM一帧，每帧时间T分成M个时隙，每个时隙宽度T′为T/M秒，其中前Q个时隙称为传信时段Tq(=QT’＝2LT’)，后D个时隙不传信息称为静默时段(deadtime)Td(=DT′)，在发端激光源每隔时间T在其传信时段Tq中的一个时隙打开(其余时隙关闭)，发送一个脉冲信号，脉冲宽度为τ。Tq中的Q个时隙位置对应Q个符号,每个符号传递Log2Qbit的二进制信息。设置静默时段Td是由激光器和信道的特性决定的，Td的长度要大于脉冲激光器重建粒子数反转需要的最小重复周期，否则激光器不能正常工作，同时要选取Td避免信道色散引起的帧间符号干扰。图3.1所示的Q元PPM信号以后记为Q-PPM，决定它的结构参数是时隙宽度T′、传信时隙数Q、静默时隙数D和脉冲宽度τ。当脉冲宽度τ小于时隙宽度T′时，这Q个信号集在时间上是正交的，但当脉冲宽度τ大于时隙宽度T′,信号集就失去了正交性。
