摘要:设备环境OOK信号的功率谱密度及带宽
1、OOK信号的功率谱密度及带宽
对OOK调制来说,OOK调制的数字基带信号是单极性不归零码矩形序列,其双边功率谱密度中含有离散的直流分量及连续谱,(Ps(f)=A2[Pb(f-fc)+ Pb(f+fc))其平均功率谱密度的主瓣宽度为2RB,其所提取的载波可用于相干解调。当信源bit率为R=b时,光发送器在间隔丁=1/Rb内发送光脉冲P(f)来表示“1”,而用不发光来表示“0”.它所需的带宽与脉冲宽度成反比,约为Rb= 1/T.
2、OOK信号的解调

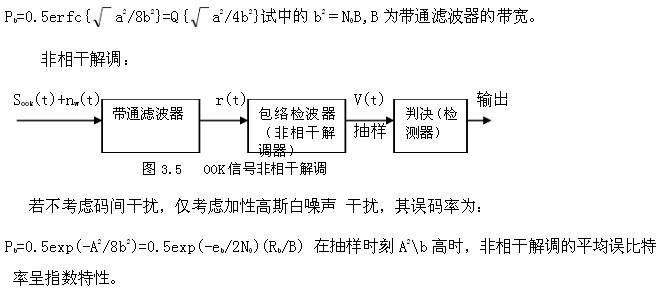

OOK信号有2种解调方式:相干解调和非相干解调。相干解调的原理是:首先从接收信号中提取离散的载波分量,使得所恢复的频率及相位与接收信号的载波同频同向,然后再将接收信号与恢复载波相乘,经低通滤波后,滤除载频的2倍频分量,再从低通滤波输出信号中设法提取时钟分量,然后将已经同步的时钟对输出信号的眼图最大睁开出进行周期性抽样、判决再生出数据信号。
由于OOK信号功率谱密度有离散的载频分量,所以此载波提取电路可以利用窄带滤波滤出离散的载频分量,再通过移相电路就可得到所要求的恢复载波。
相干解调的误码性能:若上图的接收带通滤波器及相干解调的低通滤波器带宽足够宽,使得该系统在收端抽样时刻的码间干扰近似为0,在无码间干扰的情况下,在加性高斯噪声干扰条件下,若OOK信号的传号和空号等概率出现,相干解调的误比特率为
