基于SystemView软件QPSK系统仿真

4.3.3 基于VC++语言的QPSK调制
基于VC++语言的QPSK调制信号有两种实现程序（见附页C)
4.3.4 基于SystemView软件QPSK系统仿真
系统仿真的是V26标准的QPSK信号：该信号为差分编码正交调制的QPSK信号，其调制信号的码速率为2.4kb/s,经串并变换后，I、Q通道的码元速率分别为1.2kb/s;调制载波为1.8kb/s的正弦波，为实现软解调，其数据采样频率为9.6kb/s。

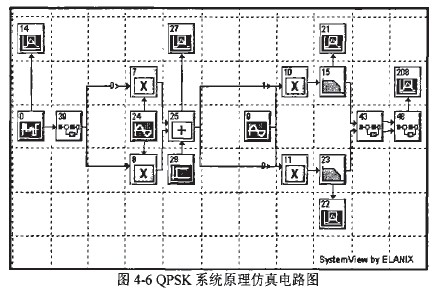

图4-4和图4-5中给出了QPSK正交调制和相干解调方法的组成原理框图。按照该框图，利用SystemView平台可以建立QPSK系统，其电路如图4-6所示。以图标25加法器为界，其以前的部分为QPSK系统调制部分，其以后部分为QPSK系统的调制部分，同时，已调信号在此与图标26产生的高斯噪声相加，以模拟信道中产生的噪声。
二进制信息由图4-6中的图标0产生。该码源可由图标14观察窗进行观察。串并变换及电平产生由图中的子系统图标39完成。图标24正弦波发生器产生1.8kHz的载波，其同相和正交两路输出分别与经串并变换后的两路码元相乘。正弦波发生器本身就有同相和正交两路输出，因此，图中不用另加移相器。码元与载波相乘分别完成两个独立的BPSK调制后，两路BPSK信号相加，即可以得到最后的QPSK信号。该信号可以由图标27观察窗进行观察。

接受端采用是相干解调法本地载波采用与调制载波载波同频同相的正弦波信号。QPSK已调信号与本地载波相乘后，经接受低通滤波器滤除高频分量，得到同相和正交通路的码元分量在子系统图标43中完成波形恢复。之后，两路码元信号送入子系统图标48中完成串并转换，输出的解调结果由观察窗图标30进行观察。

图4-6中的串并变换子系统由图标39的内部电路图如图4-7所示。其实现串并变换的方法是：两路采样器（图标1、2)分别以1.2kHz的采样频率对原序列采样。其中一路先经过一个码元宽度的时间延迟，这样一路采奇数个码元；另一路采第偶数个码元，完成串并变换。为了使两路信号采样后在相位上对齐，采样奇数个码元的支路也加入了相应的时间延迟。串并变换后的两路信号分别由图标12、13观察窗进行观察。为了便于观察，信号被采样后经过保持器保持，将波形的采样频率恢复为9.6kb/s,最后经输出端口图标41、42输出。
图4-6中，波形恢复子系统43和串并变换子系统48的内部电路图分别为图图4-8和图4-9所示*波形恢复模块中两路信号先分别经过延迟后再以各自的码速率进行采样。延迟图标31、32的延迟时间是解调仿真的重要参数，从通信系统的概念上说，应该是从滤波输出码元的开始时刻到眼图中眼睛睁开最大的时刻之间，以保证系统获得最大的噪声容限。

并串变换的方法是，先用2.4kHz的方波脉冲与恢复的两路输出波形相乘，取出同相和正交通道的波形信息，再将其中一路延迟一个码元宽度的时间使两路信号错开，然后将两路信号相加即可。在延迟时，为了保证解调信息与原码信息相同，应对在前面进行串并变换时先经过延迟的那一路信号进行延迟。

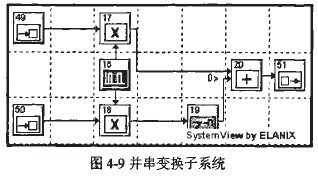

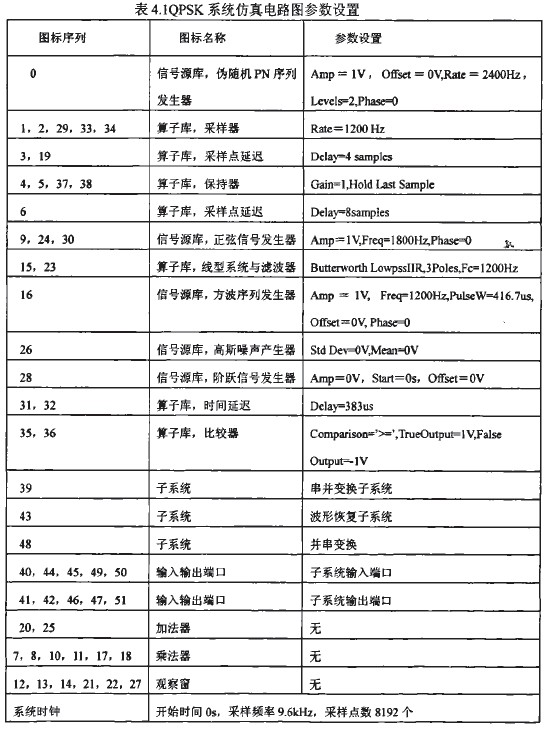

图4-9并串变换子系统整个系统中各个图标参数设置如表4.1所示:

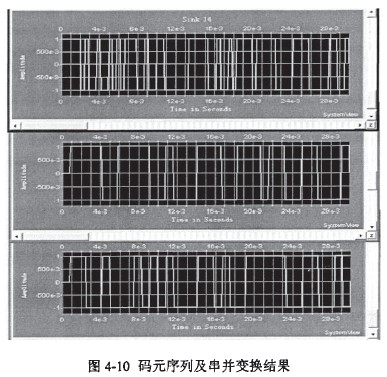

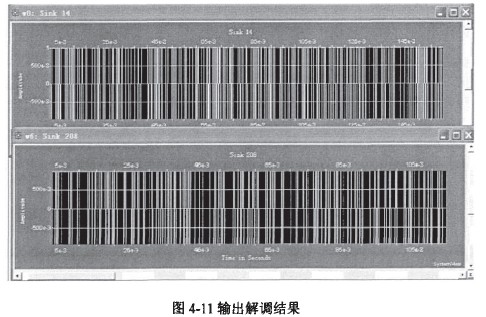

运行系统得到码元序列及串并变换结果及最后输出解调结果如图4-10和图4-11所本：
