第一节微波／无线光接入网络拓扑

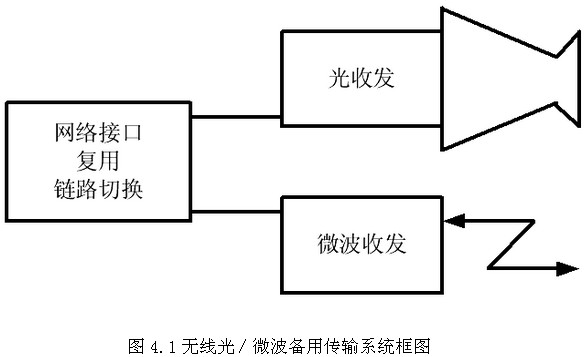

具有备用微波链路的无线光接入，一般采用无须认证的微波或者毫米波频段，并采用自动切换保护开关进行切换，当主链路由于信道恶化致使系统性能下降到某个门限时，系统自动切换到备用链路，当主链路的性能恢复到正常状态时，又自动切换到主链路，设计的切换时间可以控制在一帧时段内。采用这种自动切换另一个优点就是无线光链路的状态可以通过基于简单网络管理协议（SＮMP）的网络管理来恢复。图4.1是具有微波备用链路的无线光传输系统的基本框图，与主用和备用链路相连的单元可以同时集中网络接口、复用和链路切换的功能。

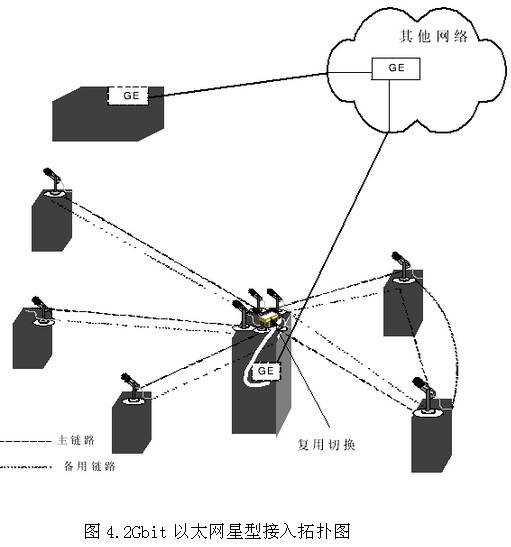

这种系统还可以应用于各种应用场合，图4.2是一个应用于千兆以太网的网络拓扑结构。以太网的一个接点通过网络接口和复用设备将信息用无线光接入方式传送到各个大楼局域网内，无线光传输具有微波备用链路，整个无线光接入是星型拓扑结构。
有些应用场合可以具有更为复杂的网络拓扑结构，同时包含环状、星型和MeSｈ网结构。图4.3是一个网络接口和复用设备的结构示意图，从光无线接入系统的接收天线来的是4路波长信号经多模光纤耦合，通过WDM的波长解复用转换为电信号，再由电信号再生为单模光信号，然后通过光分插复用取下光信号，再进入微电机械开关（MEMS）系统进行波长选择，最后再经过WDM将各波长传送的无线光接入的发送装置。屋顶路由接点中WDM的引入，使得整个接入系统可以在更高的速率和更广的范围内采用。
