第二节 光纤／无线光接入网络拓扑
基于SDＨ光纤网一般会提供一个具有工作链路和一个保护链路环路，可以在环路上采用双向线路保护切换或者无方向路径保护切换。在无方向路径保护切换的情况下，一个接点工作链路和备用链路从一个方向传出信息，从另一个方向接收信息，信息既不是顺时针也不是逆时针的传送。所以如果在有几个接点的链路中采用无线光链路作为备用链路，光纤链路就不会是默认的首选链路，在ADM中采用特殊的技术才可能使光纤链路成为首选链路。而对于双向线路保护方式，工作链路和备用链路都是接点从一个方向发送信息，从另一个方向接收信息，可以做到光纤链路为优选的链路。

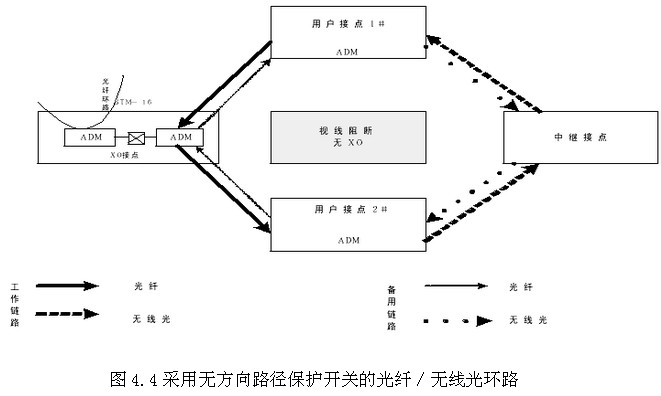

图4.4所示就是一种采用无方向路径保护开关的自动保护环路，XO接点的具有STM－１６格式的信息，通过ADM分接到接点１＃和２＃，接点１＃和２＃有视线阻挡，不能直接通过无线光视线连接，必须通过中继点形成环路，且无线光传送的STM－4格式的信息。接点１＃和２＃的分插复用器可以将信息连接到下级的接点和终端。可以看出，当有光纤链路中断时，某个接点并不是首选光纤传输。
