摘要：通信工程师考试培训通信网组网结构：通信网的基本组网结构主要有网状型、黾型、复合遨、总线铟、环勒和树型等。

1.1.4 通信网组网结构
通信网的基本组网结构主要有网状型、黾型、复合遨、总线铟、环勒和树型等。
1.网状型网

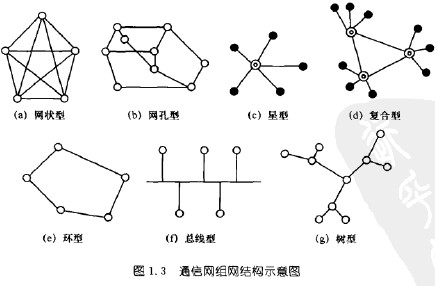

网状瑠网如图1.3(a)所示，网内任何两个节点之间均有直达线路相连。如果有N个节点，则需要有条传输链路。显然肖节点数增加时，传输链路将迅速增大。
这种网络结构的冗余度较大，稳定性较好，但线路利用率不高，经济性较差，适用于局间业务量较大或分局贵较少的情况。
图1.3(b)所示为网孔型网，它是网状型网的一种变型，也就是不完全网状型网。其大部分节点相互之间有线路直接相连，一小部分节点可能与其他节点之间没有线路直接相连。哪些节点之间不需直达线路，视具体情况而定（一般是这些节点之间业务傲相对少一些）。网孔型网与网状型网相比，可适当节将一些线路，即线路利用率有所提高，经济性有所改善.但稳定性会稍有降低。
2.星型网
星型网也称为辐射网，它将一个节点作为辐射点.该点与其他节点均有线路相连.如图1.3(c)所示。具有N个节点的星型网至少需要N-1条传输链路。星型网的辐射点就是转接交换中心，其余N~1个节点间的相互通信都要经过转接交换中心的交换设备,3而该交换设备的交换能力和可靠性会影响网内的所有用户。由于星坻网比网状铟网的传输链路少、线路利用率高，所以当交换设备的费用低于相关传输链路的费用时，星塑网比起网状型网，经济性较好，但安全性较差（因为中心节点是全网可靠性的瓶颈，中心节点一旦出现故障会造成全网瘫痪）。
3.复合型网
复合型网由网状型网和星型网复合而成，如图1.3(d)所示。根据网中业务最的需要，以星型网为基础，在业务量较大的转接交换中心区间采用网状型结构，可以使整个网络比较经济a稳定性较好。复合型网具有网状型网和星型网的优点，是通信网中普遍采用的一种网络结构，但网络设计应以交换设备和传输链路的总费用最小为原则。
4.环型网
环型网如图1.3(e)所示。它的特点是结构简单，实现容易。而且由于可以采用自愈环对网络进行自动保护，所以其稳定性比较髙。另外，还有一种叫线型网的网络结构，它与环型网不同的是首尾不相连。
5.总线型网
总线型网是所有节点都连接在一个公共传输通道--总线--上，如图1.3(f)所示。这种网络结构需要的传输链路少，增减节点比较方便.但稳定性较差，网络范围也受到限制。
