2015年上半年和下半年的信息系统项目管理师下午案例分析考试中，连续2次考到了双代号时标网络图的相关内容，所以有必要对这个知识点进行相关的了解。

     双代号时标网络计划是以时间坐标为尺度绘制而成的网络计划，它是在横道图的基础上引入网络计划中各工作之间逻辑关系的表达方法。双代号时标网络计划更加直观、明了，可以表达出各工作之间的逻辑关系，同时也便于对进度计划进行调整、控制和优化。由于双代号时标图兼有横道图的直观性和网络图的逻辑性，同时随着近年来网络计划的推广，采用网络图表达施工进度计划已经在工程实践中得到广泛应用。

      1、双代号时标网络计划的特点

      时标网络计划的绘制按各工作的最早时间进行。

      (1)工作箭线的长短与时间有关，即工作箭线的水平投影长度等于该工作的持续时间；

     (2)时标网络图可直接显示各工作的时间参数（最早开始、最早完成和自由时差）、各工作之间的逻辑关系和关键工作、关键线路，而不需单独计算；

      (3)根据时标网络图可绘制出资源（劳动力、材料、机械等）需要量动态曲线，便于分析、平衡调度；

      (4)由于箭线的长度和位置受时间坐标的限制，因而对时标网络计划进行修订和调整不方便，所以宜采用计算机对时标网络计划进行辅助编制与管理。

       2、双代号时标网络计划绘制方法

      双代号时标网络计划的绘制方法有间接绘制法和直接绘制法两种。

      (1)间接绘制法  间接绘制法是先绘制无时标双代号网络计划，计算出各项工作的最早时间进度，再绘制时标网络图，其绘制要点如下：

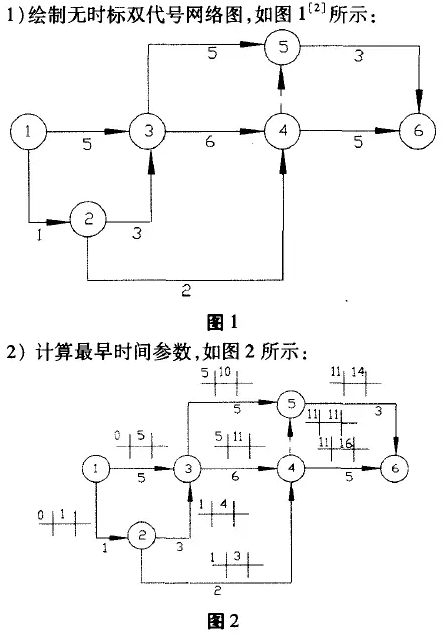

        1)绘制无时标双代号网络图，计算最早时间参数；

        2)绘制时标表。时间坐标标注于时标表的顶部、底部，或上下都标注，其单位根据实际需要按小时、天、周、旬、月等确定；         3)将每项工作的箭尾节点按最早开始时间定位于时标表刻度线上，各项工作在时标网络图中的布局参照无时标网络计划，其绘制的关键就是将各节点准确定位在时间坐标的刻度线上；

        4)节点间的箭线，以实箭线表示实工作，水平箭线的长度即为工作的持续时间，若箭线长度不足以到达该工作的结束节点时，用波形线补足；用虚箭线绘制无时差的虚工作（垂直方向），用波形线或虚线绘制虚工作的自由时差。

      (2)直接绘制法  直接绘制法是根据各项工作间的逻辑关系及工作持续时间直接绘剞时标网络计划的方法，其绘制要点如下所述：

      1)画出无时标双代号网络计划的草图，并按线路时间参数确定出关键线路及工期；

      2)绘制时标表；

      3)将起点节点定位于时标表的起始零刻度线上，并按工作的持续时间绘制起点节点的外向箭线及工作的箭头节点；

      4)将关键线路上的关键工作所对应的节点定位于时间坐标的刻度线上。

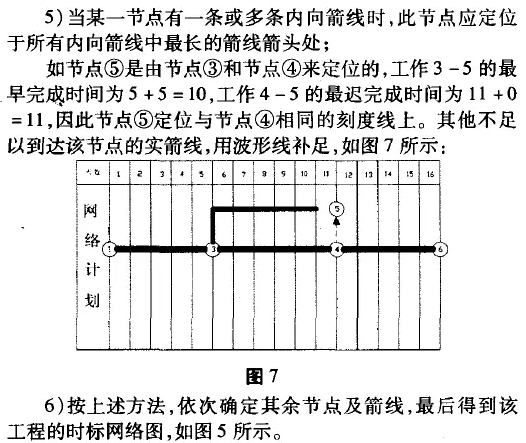

      5)当某一节点有一条或多条内向箭线时，此节点应定位于所有内向箭线中最长的箭线箭头处。其他不足以到达该节点的实箭线，用波形线补足。

      6)虚工作应绘制成垂直的虚箭线，若虚箭线的开始节点与结束节点之间有水平距离时，用波形线补足，波形线的长度为该虚工作的自由时差。

      7)用上述方法自左至右依次确定其他节点的位置，直至终点节点。

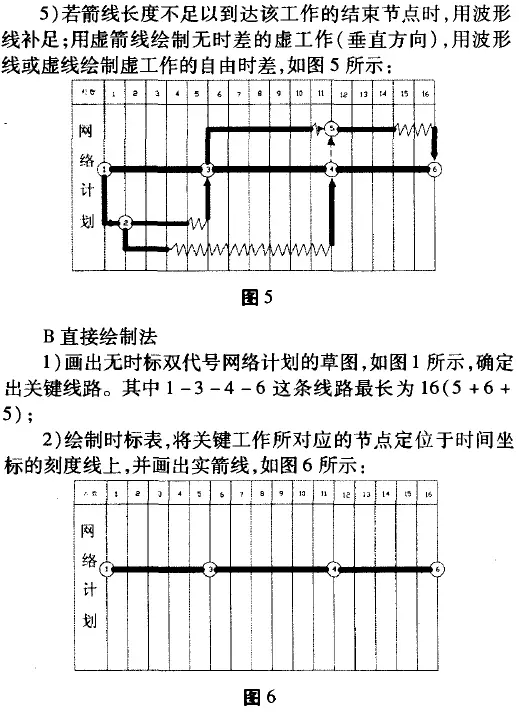

      绘图示例
