初级通信工程师电路交换的呼叫接续过程

初级通信工程师 责任编辑:xiejunxxyy 2013-11-27

摘要:初级通信工程师电路交换的呼叫接续过程:程控数字交换机的电话接续任务是在呼叫处理程序的控制下完成的,呼叫处理程序负责呼叫的建立、监视、释放及相关任务,整个呼叫过程按照电话接续时的顺序大致要经过:输入处理、分析处理和输出处理三个阶段。

  1.4.3 电路交换的呼叫接续过程
程控数字交换机的电话接续任务是在呼叫处理程序的控制下完成的,呼叫处理程序负责呼叫的建立、监视、释放及相关任务,整个呼叫过程按照电话接续时的顺序大致要经过:输入处理、分析处理和输出处理三个阶段。

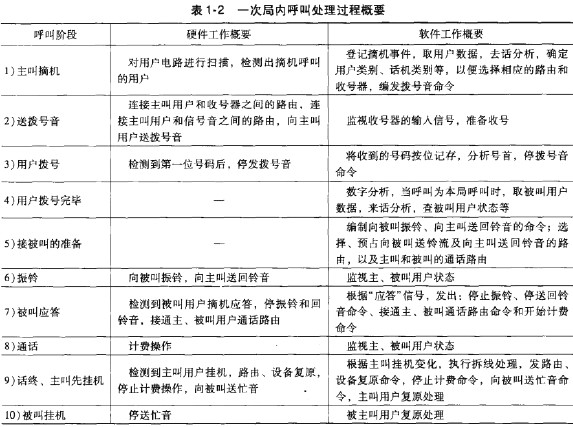

用户打电话从摘机、拨号、通话到挂机是分阶段进行的,以一次成功的局内呼叫为例,将各个呼叫阶段软件和硬件的处理过程概要列于表1-2。

一个呼叫处理过程是相当复杂的,为了将这些复杂功能用简单的方法来表示,我们可将呼叫处理的过程用状态转移的过程来描述,如表1-2叙述的过程可以描述为以下状态转移的过程:空闲状态-等待收号状态-收号状态-振铃状态-通话状态-送忙音状态-空闲状态。

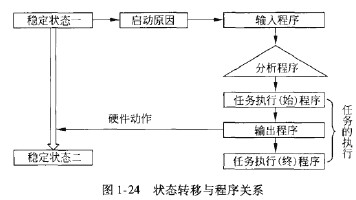

每一次的状态转移都需要一个触发事件(如用户摘机、拨号等),交换机的基本功能就是收集所发生的事件(输入),对得到的事件进行正确的逻辑处理(内部处理),然后向硬件或软件发出要求采取动作的指令(输出)。交换的自动接续(即处理机)根据话路系统内发生的事件给出相应的指令来完成。状态转移与程序关系如图1-24所示。

根据图1-24的描述,可见一次呼叫过程包括以下三部分处理:
1)输入处理(也叫监视处理),即数据采集部分,识别并接收从外部输入的处理请求和其他有关信号。输人处理主要包括用户线扫描监视(监视用户线状态变化)、中继线线路信号扫描(接收中继线路信号)、接收数字信号(拨号脉冲、按钮拨号信号、多频信号等)、接收公共信道信号方式的电话信号、接收操作台的各种信号等。输入程序是一些涪要周期执行的程序。
分析处理,即内部数据处理部分,根据输入信号和现有状态进行分析、判别,然后决定下一步任务。分析事件以确定执行何种任务的程序叫做任务分析程序,分析程序主要包括:去话分析、数字分析(号码分析)、状态分析、来话分析四类分析程序。内部数据处理在时间上没有严格的限制,其对事件的分析处理一般采用队列方式。
输出处理则是执行内部处理后的结果,即输出命令部分,根据分析结果,发布一系列控制命令,命令对象可能是内部某些任务,也可能是外部硬件。
