消防给水及消火栓系统技术规范图示 15S909：室外消火栓设置
条文
7.2.8 当市政给水管网设有市政消火栓时，其平时运行工作压力不应小于0.14MPa，火灾时水力最不利市政消火栓的出流量不应小于15L/s，且供水压力从地面算起不应小于0.10MPa。
7.3.10 室外消防给水引入管当设有倒流防止器，且火灾时因其水头损失导致室外消火栓不能满足本规范第7.2.8条的要求时，应在该倒流防止器前设置一个室外消火栓。
条文说明
7.2.8 本条为强制性条文，必须严格执行。本条规定了接市政消火栓的给水管网的平时运行压力和火灾时的压力，因火灾时用水量大增，管网水头损失增加，为保证火灾时管网的有效水压，故规定平时管网的运行压力。规范组在调研时获知有的城市水压很低，不能满足火灾时用水的压力要求，为此本次规范修订时要求平时管网运行压力为0.14MPa，该压力值也是现行行业标准《城镇供水厂运行、维护及安全技术规程》CJJ 58对自来水公司的基本要求。并规定火灾时压力从地面算起不应低于0.10MPa。
7.3.10 本条为强制性条文，必须严格执行。倒流防止器的水头损失较大，如减压型倒流防止器在正常设计流量时的水头损失在0.04MPa～0.10MPa之间，火灾时因流量大增，水头损失会剧增，可能导致使室外消火栓的供水压力不能满足0.10MPa的要求，为此应进行水力计算。为了保证消防给水的可靠性，规定从市政给水管网接引的入户引入管在倒流防止器前应设置一个室外消火栓。
7.2.8 当市政给水管网设有市政消火栓时，其平时运行工作压力不应小于0.14MPa，火灾时水力最不利市政消火栓的出流量不应小于15L/s，且供水压力从地面算起不应小于0.10MPa。
7.3.10 室外消防给水引入管当设有倒流防止器，且火灾时因其水头损失导致室外消火栓不能满足本规范第7.2.8条的要求时，应在该倒流防止器前设置一个室外消火栓。
条文说明
7.2.8 本条为强制性条文，必须严格执行。本条规定了接市政消火栓的给水管网的平时运行压力和火灾时的压力，因火灾时用水量大增，管网水头损失增加，为保证火灾时管网的有效水压，故规定平时管网的运行压力。规范组在调研时获知有的城市水压很低，不能满足火灾时用水的压力要求，为此本次规范修订时要求平时管网运行压力为0.14MPa，该压力值也是现行行业标准《城镇供水厂运行、维护及安全技术规程》CJJ 58对自来水公司的基本要求。并规定火灾时压力从地面算起不应低于0.10MPa。
7.3.10 本条为强制性条文，必须严格执行。倒流防止器的水头损失较大，如减压型倒流防止器在正常设计流量时的水头损失在0.04MPa～0.10MPa之间，火灾时因流量大增，水头损失会剧增，可能导致使室外消火栓的供水压力不能满足0.10MPa的要求，为此应进行水力计算。为了保证消防给水的可靠性，规定从市政给水管网接引的入户引入管在倒流防止器前应设置一个室外消火栓。

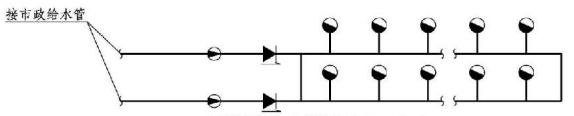

室外消火栓安装位置图示（一）

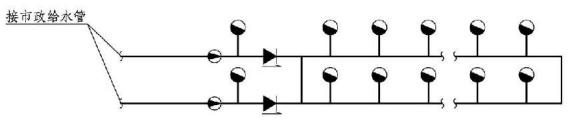

室外消火栓安装位置图示（二）
提示：
图示（一）用于条件符合第7.2.8条规定时室外消火栓设置，图示（二）用于条件不满足第7.2.8条时室外消火栓设置。
图示（一）用于条件符合第7.2.8条规定时室外消火栓设置，图示（二）用于条件不满足第7.2.8条时室外消火栓设置。
