火灾自动报警系统设计规范图示 14X505- 1：系统跨越避难层时的设计

注册消防工程师责任编辑：段思扬 2019-03-05

摘要：本文为火灾自动报警系统设计规范图示 14X505-1：系统跨越避难层时的设计，内容详情如下，如需查看更多消防工程师消防规范标准，敬请关注希赛网消防工程师频道。

条文
3.1.7 高度超过100m的建筑中，除消防控制室内设置的控制器外，每台控制器直接控制的火灾探测器、手动报警按钮和模块等设备不应跨越避难层。
条文说明
3.1.7 对于高度超过100m的建筑，为便于火灾条件下消防联动控制的操作，防止受控设备的误动作，在现场设置的火灾报警控制器应分区控制，所连接的火灾探测器、手动报警按钮和模块等设备不应跨越火灾控制器所在区域的避难层。
本条根据高度超过100m的建筑火灾扑救和人员疏散难度较大的现实情况，对设置的消防设施运行的可靠性提出了更高的要求。由于报警总线线路没有使用耐火线的要求，如果控制器直接控制的火灾探测器、手动报警按钮和模块等设备跨越避难层，一旦发生火灾，将因线路烧断而无法报警和联动，所以将本条确定为强制性条文。

注：
1.本图仅以地上工程为例，地下室部分可参照地上部分的设计。
2.本图按集中报警系统设计。设计人员根据工程的规模和功能，也可按控制中心报警系统设计。集中报警系统和控制中心报警系统的组网形式可见本图第16、17、20页。

提示
1.条文中的控制器是火灾报警控制器和联动控制器的统称。

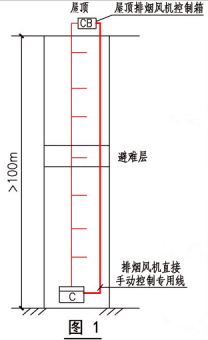

2.高度超过100m的建筑中，只有消防控制室内集中火灾报警控制器直接连接的火灾探测器、手动报警按钮和模块等设备可跨越避难层，如图1和图2所示。

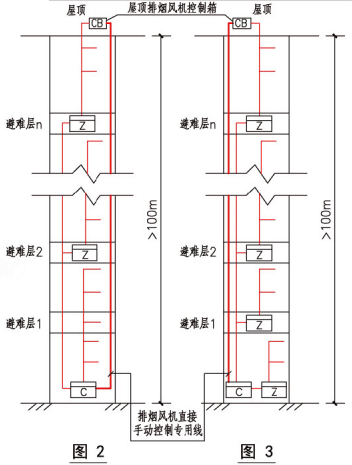

3.高度超过100m的建筑，如果在消防控制室或现场设置了区域火灾报警控制器，则设置的区域火灾报警控制器应分区控制，所连接的火灾探测器、手动报警按钮和模块等设备不应跨越避难层（可以进入，但不能跨越）。如图2、图3所示。
4.区域火灾报警控制器应与消防控制室内的集中火灾报警控制器联网。
5.区域火灾报警控制器宜设置在避难层，设置要求可见本图集第44页。
6.本图示中的直接手动控制专用线仅以屋顶排烟风机为例，区域火灾报警器只对排烟风机进行联动控制，而直接手动控制则通过消防控制室内的手动控制盘实现。
7.条文说明中红色文字为规范勘误后的内容。
