火灾自动报警系统设计规范图示 14X505- 1：单开防火门监控系统安装图示
注册消防工程师
责任编辑：段思扬
2019-03-05
摘要：本文为火灾自动报警系统设计规范图示 14X505-1：单开防火门监控系统安装图示，内容详情如下，如需查看更多消防工程师消防规范标准，敬请关注希赛网消防工程师频道。
注：
1.本页3种形式分别与第32页的形式I、形式II、形式III相对应。
2.形式I中，常开防火门设置电磁释放器、机械闭门器及门磁开关。电磁释放器、门磁开关分别与监控模块连接。发生火灾后，防火门监控器通过监控模块使电磁释放器动作，释放链条，门扇在机械闭门器的作用下完成关闭。门磁开关吸合后，通过监控模块向防火门监控器反馈防火门关闭信号。

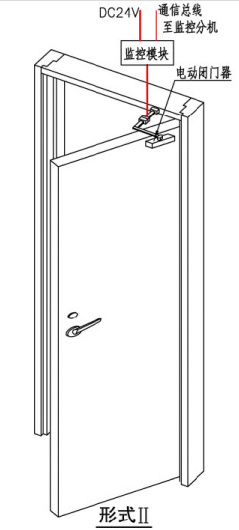

3.形式II中，常开防火门设置电动闭门器。发生火灾后，防火门监控器通过监控模块使电动闭门器动作，门扇在电动闭门器的驱动下完成关闭，并通过监控模块向防火门监控器反馈关闭信号。

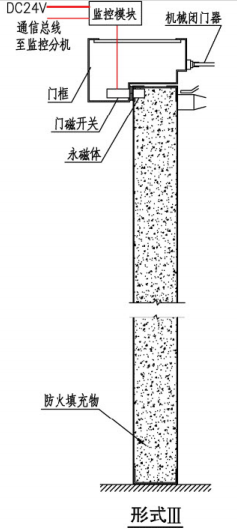

4.形式III中，防火门处于常闭状态，门磁开关吸合。防火门被开启时，门磁开关通过监控模块向防火门监控器发出信号，提示防火门处于开启状态。
5.门磁开关不得破坏门扇与门框之间的密闭性。
1.本页3种形式分别与第32页的形式I、形式II、形式III相对应。
2.形式I中，常开防火门设置电磁释放器、机械闭门器及门磁开关。电磁释放器、门磁开关分别与监控模块连接。发生火灾后，防火门监控器通过监控模块使电磁释放器动作，释放链条，门扇在机械闭门器的作用下完成关闭。门磁开关吸合后，通过监控模块向防火门监控器反馈防火门关闭信号。
3.形式II中，常开防火门设置电动闭门器。发生火灾后，防火门监控器通过监控模块使电动闭门器动作，门扇在电动闭门器的驱动下完成关闭，并通过监控模块向防火门监控器反馈关闭信号。
4.形式III中，防火门处于常闭状态，门磁开关吸合。防火门被开启时，门磁开关通过监控模块向防火门监控器发出信号，提示防火门处于开启状态。
5.门磁开关不得破坏门扇与门框之间的密闭性。
