火灾自动报警系统设计规范图示 14X505-1：线型光束感烟火灾探测器的设置

条文
6.2.15 线型光束感烟火灾探测器的设置应符合下列规定：
1 探测器的光束轴线至顶棚的垂直距离宜为0.3m～1.0m，距地高度不宜超过20m。
2 相邻两组探测器的水平距离不应大于14m，探测器至侧墙水平距离不应大于7m，且不应小于0.5m，探测器的发射器和接收器之间的距离不宜超过100m。
3 探测器应设置在固定结构上。
4 探测器的设置应保证其接收端避开日光和人工光源直接照射。
5 选择反射式探测器时，应保证在反射板与探测器间任何部位进行模拟试验时，探测器均能正确响应。
条文说明（部分摘录）
6.2.15 本条规定根据我国工程实践经验制定。
1 一般情况下，当顶棚高度不大于5m时，探测器的红外光束轴线至顶棚的垂直距离为0.3m；当顶棚高度为10m～20m时，光束轴线至顶棚的垂直距离可为1.0m。

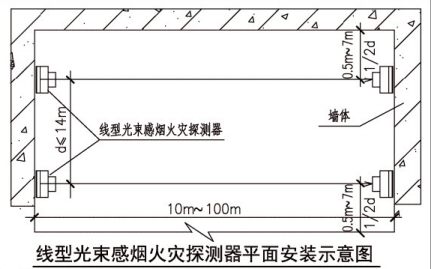

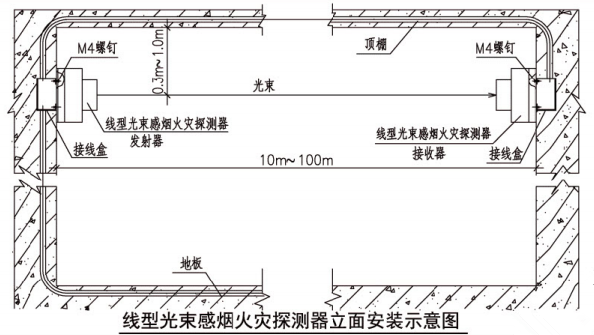

2 相邻两组线型光束感烟火灾探测器的水平距离不应大于14m。探测器至侧墙水平距离不应大于7m且不应小于0.5m。超过规定距离探测烟的效果很差。探测器的发射器和接收器之间的距离不宜超过100m，是为了保证探测器灵敏度，也是为了防止建筑位移使探测器产生误报。见图7(略）。
3 探测器位置的变化将直接影响探测器的正常运行及探测，因此探测器应安装在固定的结构上，同时应考虑钢结构等建筑结构位移对探测器运行的影响。
4探测器的工作原理决定了日光和人工光源对接收端的直接照射会影响探测器的正常运行甚至导致探测器的误报警。
5 工程实践表明如果反射式探测器的灵敏度或报警设定值设置不合理，在探测器接收端快速出现高浓度的烟雾粒子的扩散，可能导致探测器不报火警，而直接做出遮挡故障的判断，从而造成探测器的漏报。因此，在实际工程中发射端和接收端均应进行模拟试验，对探测器的响应进行验证。
