建筑防烟排烟系统技术标准图示 15K606（最新修订版）：示例2
注册消防工程师
责任编辑：段思扬
2019-03-05
摘要：本文为建筑防烟排烟系统技术标准图示 15K606（最新修订版）：示例2 大空间等的排烟设计计算，内容详情如下，如需查看更多消防工程师消防规范标准，敬请关注希赛网消防工程师频道。

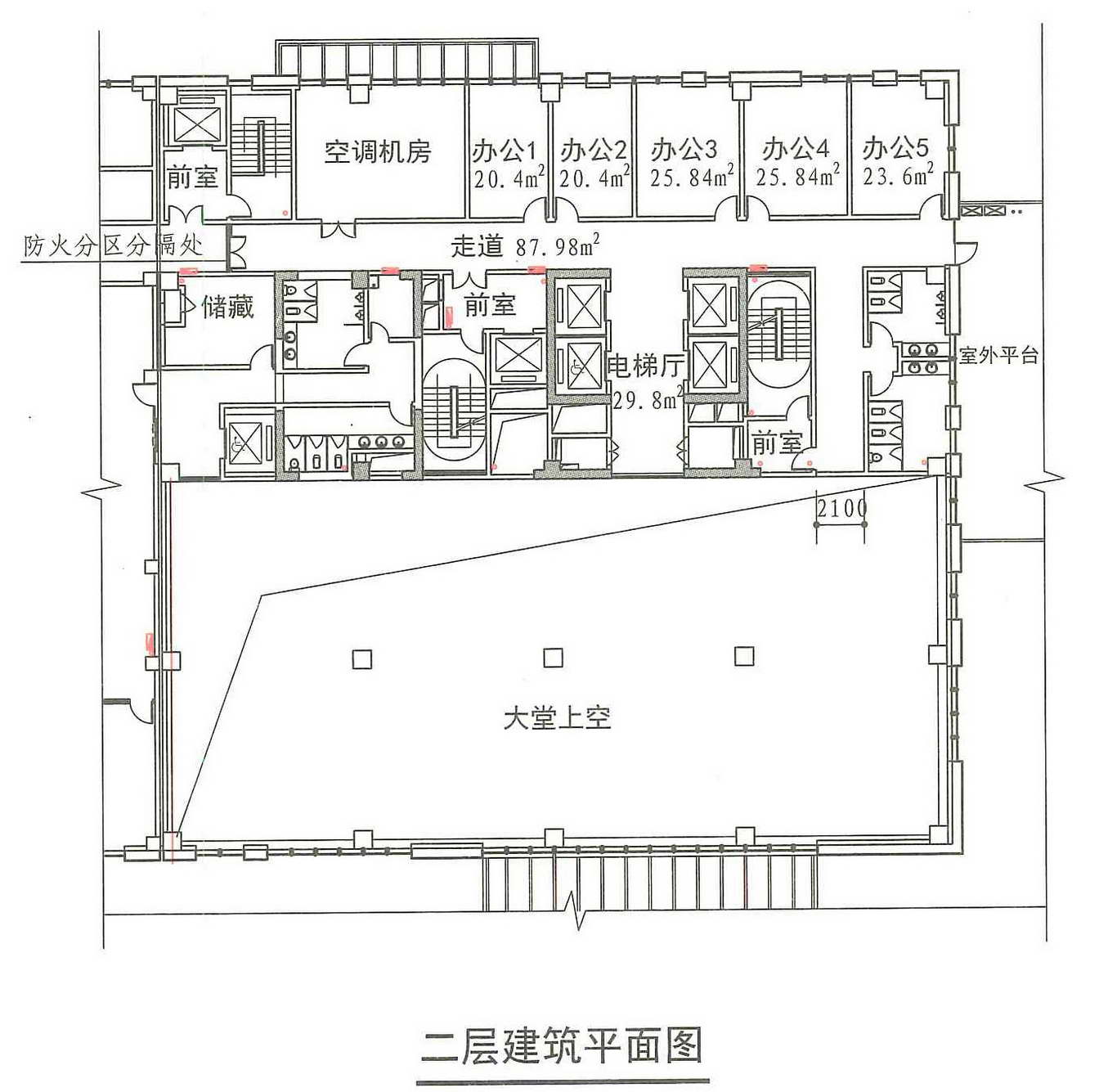

1.某银行办公楼中一防火分区，共计1709.46m²，其中一层约1133.31m²，二层约576.15m²。大堂共享两层空间，建筑面积553.94m²，净高9.4m；一层小门厅、电梯厅以及走道合计195.08m²（见本页平面图），净高4.0m，走道净宽2.1m；二层仅对走道和电梯厅排烟（见本图集第167页平面图），走道净高4.0m。大堂无自动喷淋系统。计算系统的排烟量。
2.计算：
2.1 一层计算排烟量V1：
2.1.1 大堂计算排烟量V1-1：
①确定热释放速率的对流部分Qc：
Qc=0.7Q=0.7×8000=5600kW
②确定火焰极限高度Z1：
Z1=0.166Qc2/5=5.24m
③最小清晰高度Hq的计算：
Hq＝5.4＋（1.6＋0.1x4.0）＝7.4m；
取燃料面到烟层底部的高度Z=7.4m
④确定轴对称型烟羽流质量流量Mρ：
Mρ=0.071Qc1/3Z5/3+0.0018Qc=45.53kg/s
⑤计算烟气平均温度与环境温度的差△T：
△T=KQc/MρCρ=1.0×5600/45.53×1.01=121.78K
⑥确定烟层的平均绝对温度T：
T＝T0＋△T＝293.15＋121.78＝414.93K
⑦大堂的计算排烟量V1-1：
V1-1=MρT/ρ0T0=45.53×414.93/1.2×293.15=53.70m³/s=193332m³/h
《建筑防烟排烟系统技术标准》GB 51251-2017第4.6.3条第2款表4.6.3的表注1，建筑空间净高大于9.0m的，按9.0m取值，则大堂的排烟量不应小于V1-1=211000m³/h。
2.1.2 一层小门厅、电梯厅和走道的计算排烟量V1-2
根据现行标准《建筑防烟排烟系统技术标准》GB 51251-2017第4.6.3条第2款的规定，室内空间净高小于或等于6m的场所，其排烟量按60m³/（h・m²）计算且不小于15000m³/h，则小门厅、电梯厅和走道的计算排烟量V1-2：
V1-2=195.08×60=11705m³/h<15000m³/h
∴小门厅、电梯厅和走道的计算排烟量V1-2取15000m³/h。
如由一个系统担负一层2个防烟分区的排烟时，则系统的计算排烟量V1取211000m³/h。
2.2 二层计算排烟量V2：
由于二层仅对走道排烟，因此根据现行标准《建筑防烟排烟系统技术标准》GB 51251-2017第4.6.3条第3款的规定，走道的机械排烟量不应小于13000m³/h，则走道机械排烟系统的计算排烟量V2：
V2=13000m³/h
2.3 若大堂、一层小门厅、电梯厅和走道采用自然排烟方式，则所需自然排烟窗（口）的有效面积分别为：
大堂：Fc1＝211000/（3600×1.01）=58.03m²
一层小门厅、电梯厅和走道：
Fc1=（115.54+29.8+49.74）x2%=3.90m²
由于二层走道最远点到自然排烟窗（口）的水平距离大于30m，因而不具备自然排烟条件。
