建筑防烟排烟系统技术标准图示 15K606（最新修订版）：示例5
注册消防工程师
责任编辑：段思扬
2019-03-05
摘要：本文为建筑防烟排烟系统技术标准图示 15K606（最新修订版）：示例5 中庭的排烟设计计算，内容详情如下，如需查看更多消防工程师消防规范标准，敬请关注希赛网消防工程师频道。

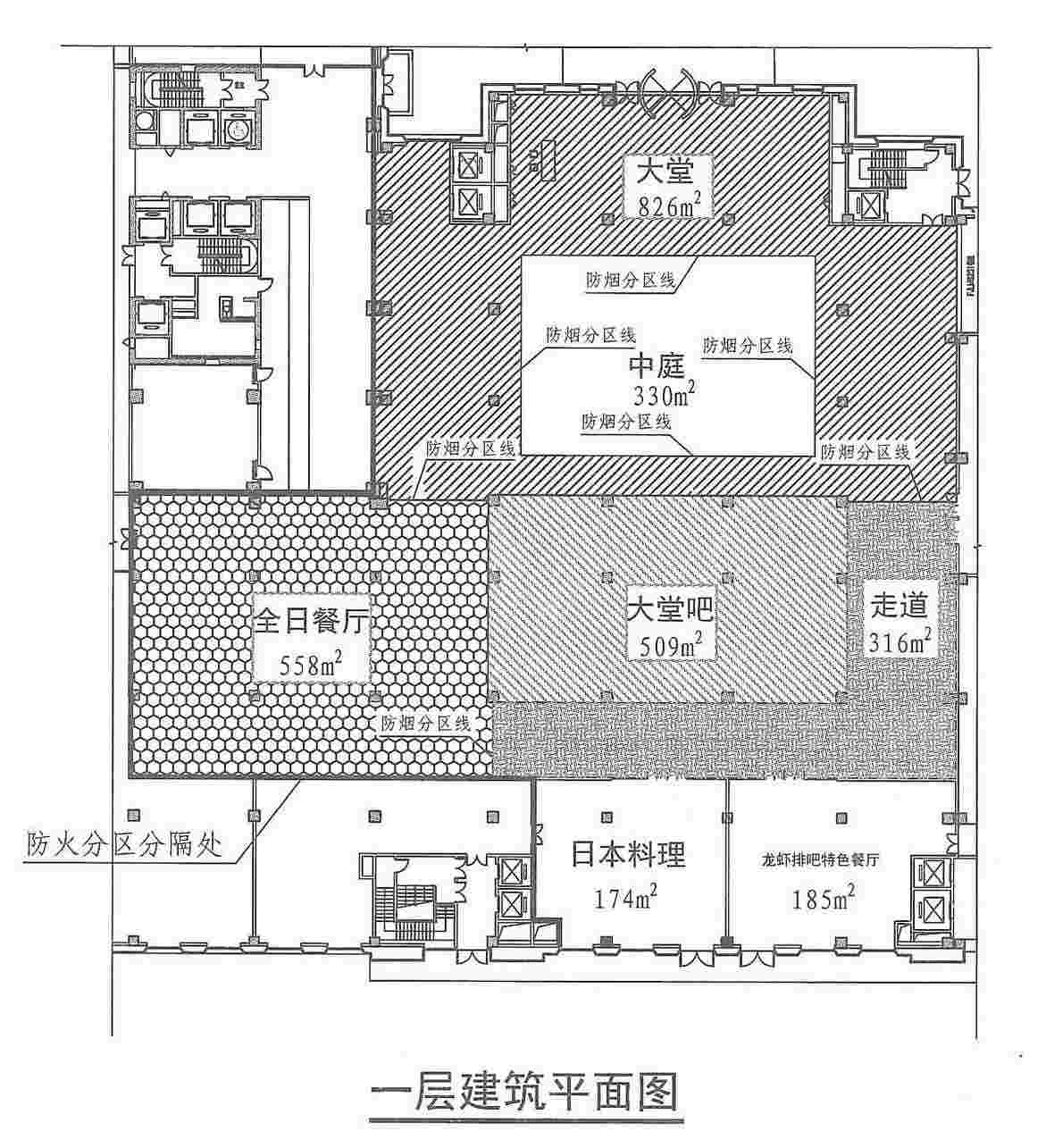

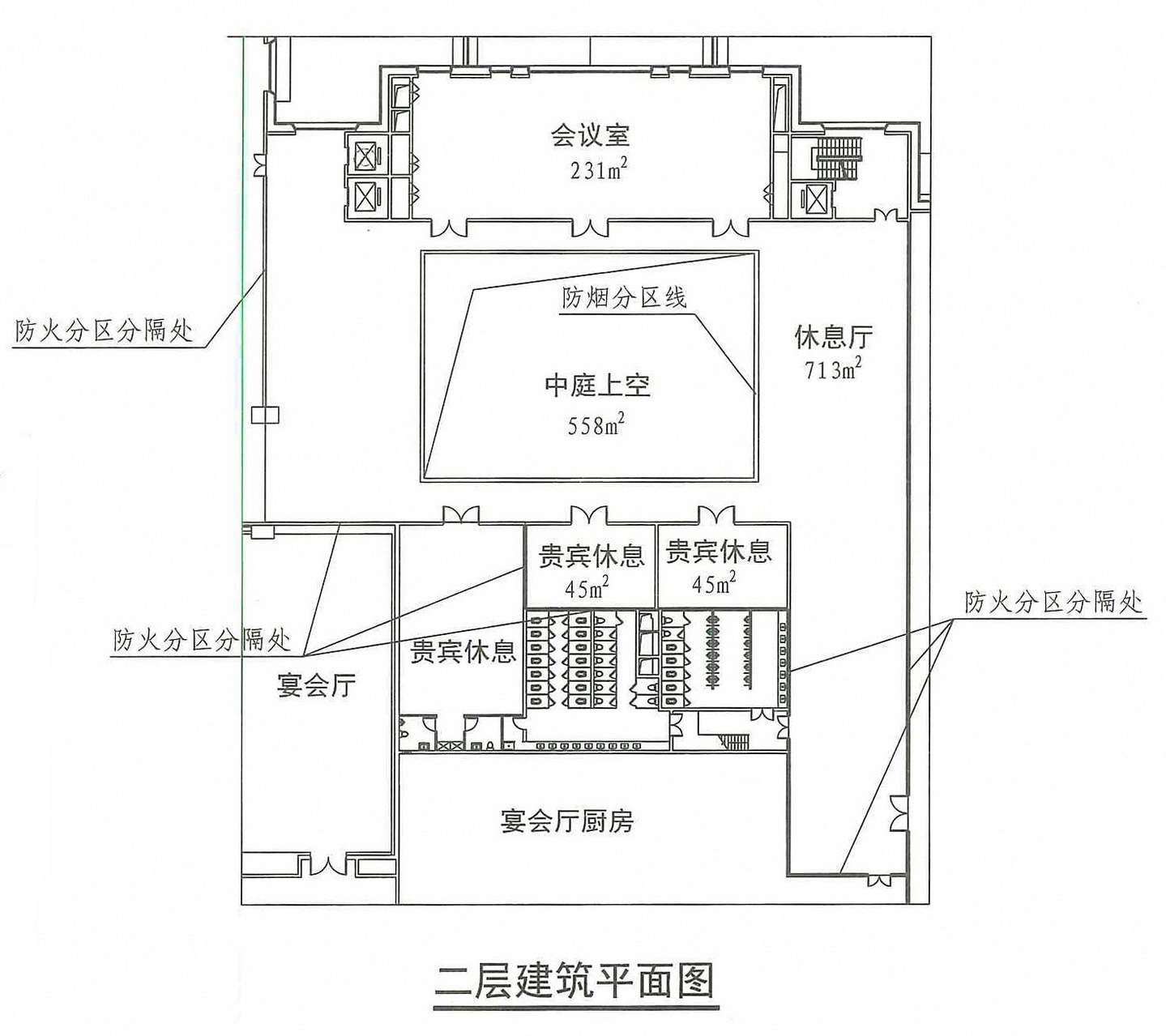

1.某一高层建筑，其与裙房之间设有防火分割设施，且裙房一防火分区跨越楼层，最大建筑面积小于5000m²，裙楼设有自动喷水灭火系统。此防火分区分为9个防烟分区，各防烟分区面积见图中附表。一层层高7.0m，净高控制在5.5m；二层层高6.0m，净高控制在4.5m；中庭建筑高度18.0m。计算各防烟分区以及中庭的排烟量。
2.计算
2.1 计算一层大堂、全日餐厅、大堂吧、日本料理、龙虾排吧特色餐厅以及走道的排烟量：
由于一层净高控制在5.5m，所以根据现行标准《建筑防烟排烟系统技术标准》GB 51251-2017第4.6.3条第2款的规定，室内空间净高小于或等于6m的场所，其排烟量按60m³/（h・m²）计算且不小于15000m³/h，则一层大堂、全日餐厅、大堂吧、日本料理、龙虾排吧特色餐厅的排烟量计算如下：
①大堂：V1-1=826x60＝49560m³/h＞15000m³/h
②全日餐厅：V1-2＝558×60＝33480m³/h＞15000m³/h
③大堂吧：V1-3＝509×60＝30540m³/h＞15000m³/h
④日本料理：V1-4＝174×60=10440m³/h＜15000m³/h
取15000m³/h
⑤龙虾排吧特色餐斤：V1-5＝185×60＝11100m³/h＜15000m³/h
取15000m³/h
⑥走道长边小于36m，最小净宽5.6m。根据现行标准《建筑防烟排烟系统技术标准》GB 51251-2017第4.6.3条第4款的规定，走道的排烟量：
V1-6=316x60=18960m³/h>13000m³/h
2.2 计算二层各防烟分区的排烟量
⑦休息厅：V2-1=713×60=42780m³/h＞15000m³/h
⑧会议室：V2-2=231x60=13860m³/h＜15000m³/h
取15000m³/h
⑨中庭：V2-3=2×49560=99120m³/h＜107000m³/h
取107000m³/h
将上述计算结果汇总于下表。

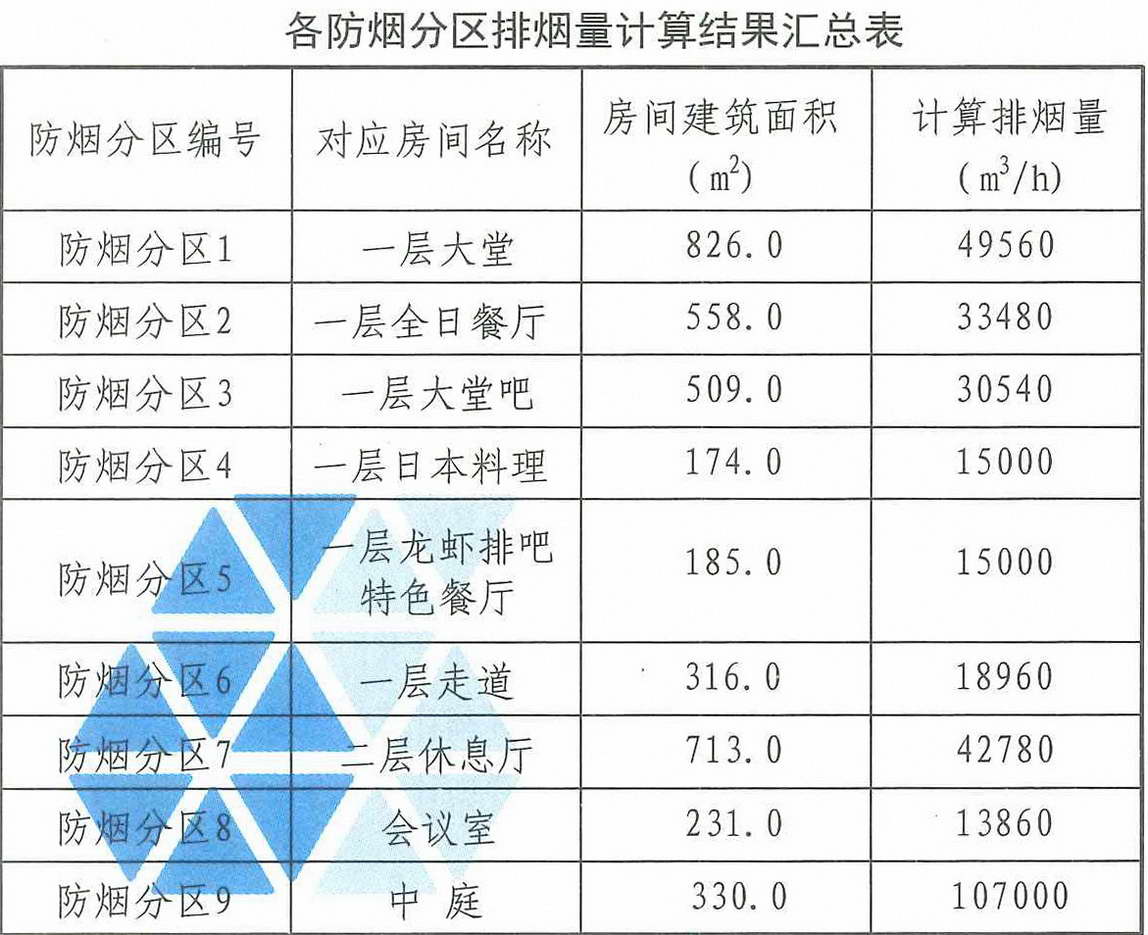

各防烟分区排烟量计算结果汇总表
