火灾自动报警系统设计规范图示14X505-1：线型光束感烟火灾探测器
注册消防工程师
责任编辑：段思扬
2019-03-04
摘要：本文为火灾自动报警系统设计规范图示 14X505-1：线型光束感烟火灾探测器安装于高度大于12m的空间场所示意图，内容详情如下，如需查看更多消防工程师消防规范标准，敬请关注希赛网消防工程师频道。
火灾自动报警系统设计规范图示 14X505-1：线型光束感烟火灾探测器安装于高度大于12m的空间场所示意图
条文
12.4.3 线型光束感烟火灾探测器的设置应符合下列要求：
1 探测器应设置在建筑顶部。
2 探测器宜采用分层组网的探测方式。
3 建筑高度不超过16m时，宜在6m～7m增设一层探测器。
4 建筑高度超过16m但不超过26m时，宜在6m～7m和11m～12m处各增设一层探测器。
5 由开窗或通风空调形成的对流层为7m～13m时，可将增设的一层探测器设置在对流层下面1m处。
6 分层设置的探测器保护面积可按常规计算，并宜与下层探测器交错布置。
条文说明（省略）
12.4.3 线型光束感烟火灾探测器的设置应符合下列要求：
1 探测器应设置在建筑顶部。
2 探测器宜采用分层组网的探测方式。
3 建筑高度不超过16m时，宜在6m～7m增设一层探测器。
4 建筑高度超过16m但不超过26m时，宜在6m～7m和11m～12m处各增设一层探测器。
5 由开窗或通风空调形成的对流层为7m～13m时，可将增设的一层探测器设置在对流层下面1m处。
6 分层设置的探测器保护面积可按常规计算，并宜与下层探测器交错布置。
条文说明（省略）
注：

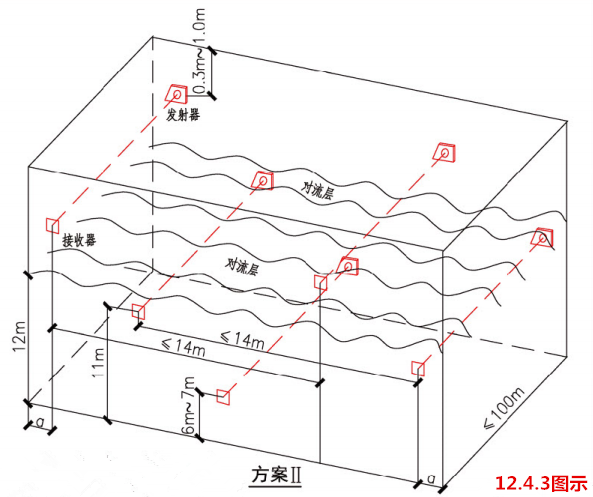

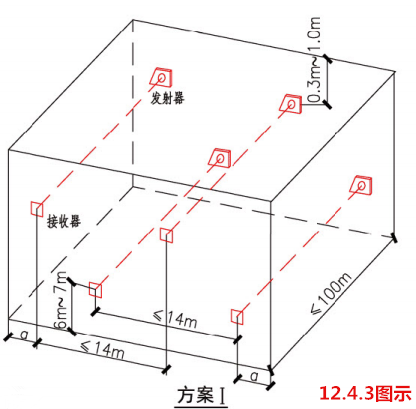

1.两个方案均采用上下层交错布置的方式。方案I所示为建筑高度不超过16m，分2层交错布置；方案II所示为建筑高度超过16m但不超过26m时，分3层交错布置。《规范》要求的距离限制已在图中标注，其中0.5m≤a≤7m。
2.方案II中，对流层高度约12m，故将增设的一层探测器高度设为11m。
提示
1.两个方案均采用上下层交错布置的方式。方案I所示为建筑高度不超过16m，分2层交错布置；方案II所示为建筑高度超过16m但不超过26m时，分3层交错布置。《规范》要求的距离限制已在图中标注，其中0.5m≤a≤7m。
2.方案II中，对流层高度约12m，故将增设的一层探测器高度设为11m。
提示
“分层设置的探测器保护面积可按常规计算”，含义是每层探测器的保护面积均应独立完整覆盖整个探测区域。
