地下工程防水技术规范 GB50108-2008：5.1 变形缝

Ⅰ一般规定

5.1.1 变形缝应满足密封防水、适应变形、施工方便、检修容易等要求。
5.1.2 用于伸缩的变形缝宜少设，可根据不同的工程结构类别、工程地质情况采用后浇带、加强带、诱导缝等替代措施。
5.1.3 变形缝处混凝土结构的厚度不应小于300mm。

Ⅱ 设 计

5.1.4 用于沉降的变形缝最大允许沉降差值不应大于30mm。
5.1.5 变形缝的宽度宜为20～30mm。
5.1.6 变形缝的防水措施可根据工程开挖方法、防水等级按本规范表3.3.1-1、3.3.1-2选用。变形缝的几种复合防水构造形式，见图5.1.6-1～5.1.6-3。

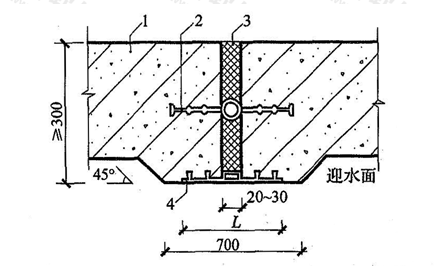

图5.1.6-1 中埋式止水带与外贴防水层复合使用
外贴式止水带L≥300
外贴防水卷材L≥400
外涂防水涂层L≥400
1—混凝土结构；2—中埋式止水带；3—填缝材料；4—外贴止水带

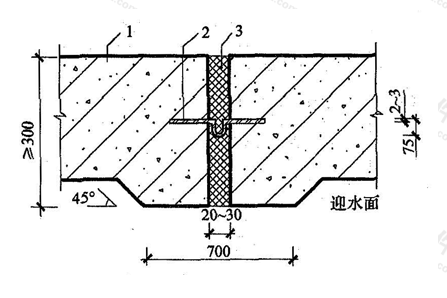

图5.1.6-2 中埋式止水带与嵌缝材料复合使用
1—混凝土结构；2—中埋式止水带；3—防水层；4—隔离层；
5—密封材料；6—填缝材料

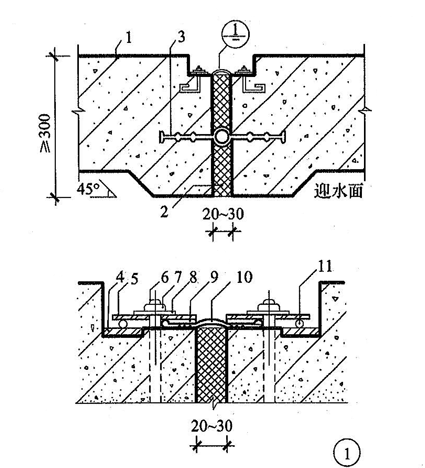

图5.1.6-3 中埋式止水带与可卸式止水带复合使用
1—混凝土结构；2—填缝材料；3—中埋式止水带；4—预埋钢板；
5—紧固件压板；6—预埋螺栓；7—螺母；8—垫圈；
9—紧固件压块；10—Ω型止水带；11—紧固件圆钢

5.1.7 环境温度高于50℃处的变形缝，中埋式止水带可采用金属制作(图5.1.7)。

图5.1.7 中埋式金属止水带
1—混凝土结构；2—金属止水带；3—填缝材料

Ⅲ 材 料

5.1.8 变形缝用橡胶止水带的物理性能应符合表5.1.8的要求。

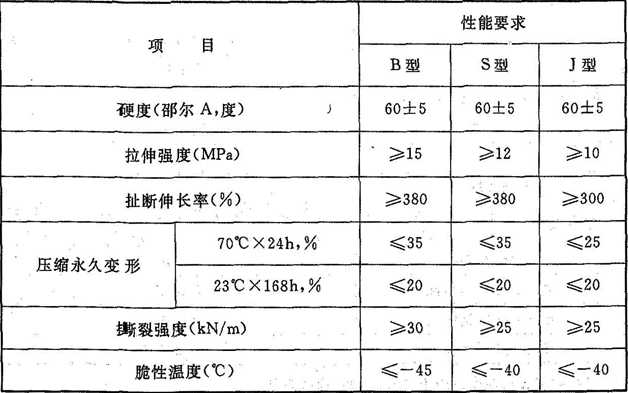

表5.1.8 橡胶止水带物理性能

续表5.1.8

注：1 B型适用于变形缝用止水带，S型适用于施工缝用止水带，
J型适用于有特殊耐老化要求的接缝用止水带；
2 橡胶与金属粘合指标仅适用于具有钢边的止水带。

5.1.9 密封材料应采用混凝土建筑接缝用密封胶，不同模量的建筑接缝用密封胶的物理性能应符合表5.1.9的要求。

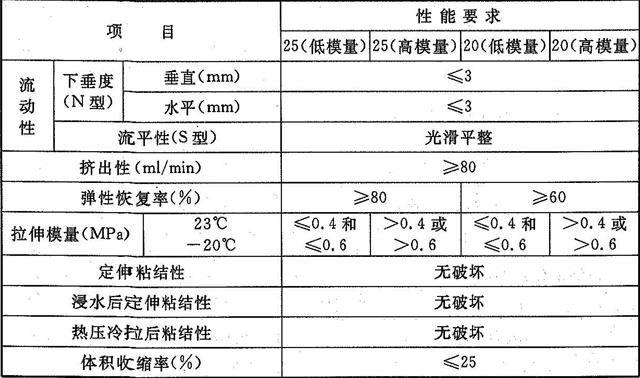

表5.1.9 建筑接缝用密封胶物理性能

注：体积收缩率仅适用于乳胶型和溶剂型产品。

Ⅳ 施 工

5.1.10 中埋式止水带施工应符合下列规定：
1 止水带埋设位置应准确，其中间空心圆环应与变形缝的中心线重合；
2 止水带应固定，顶、底板内止水带应成盆状安设；
3 中埋式止水带先施工一侧混凝土时，其端模应支撑牢固，并应严防漏浆；
4 止水带的接缝宜为一处，应设在边墙较高位置上，不得设在结构转角处，接头宜采用热压焊接；
5 中埋式止水带在转弯处应做成圆弧形，(钢边)橡胶止水带的转角半径不应小于200mm，转角半径应随止水带的宽度增大而相应加大。
5.1.11 安设于结构内侧的可卸式止水带施工时应符合下列规定：
1 所需配件应一次配齐；
2 转角处应做成45°折角，并应增加紧固件的数量。
5.1.12 变形缝与施工缝均用外贴式止水带(中埋式)时，其相交部位宜采用十字配件(图5.1.12-1)。变形缝用外贴式止水带的转角部位宜采用直角配件(图5.1.12-2)。

图5.1.12-1 外贴式止水带在施工缝与变形缝相交处的十字配件

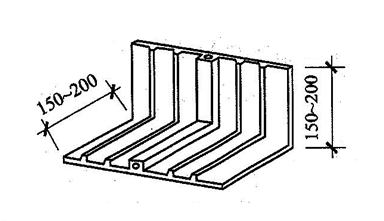

图5.1.12-2 外贴式止水带在转角处的直角配件

5.1.13 密封材料嵌填施工时，应符合下列规定：
1 缝内两侧基面应平整干净、干燥，并应刷涂与密封材料相容的基层处理剂；
2 嵌缝底部应设置背衬材料；
3 嵌填应密实连续、饱满，并应粘结牢固。
5.1.14 在缝表面粘贴卷材或涂刷涂料前，应在缝上设置隔离层。
卷材防水层、涂料防水层的施工应符合本规范第4.3和4.4节的有关规定。
