民用建筑供暖通风与空气调节设计规范 GB50736 -2012：附录K

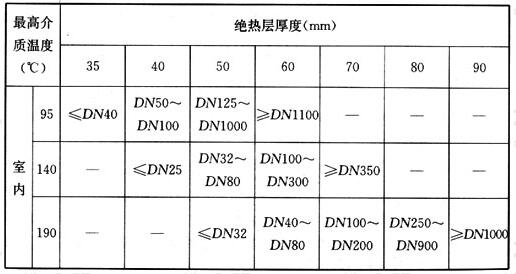

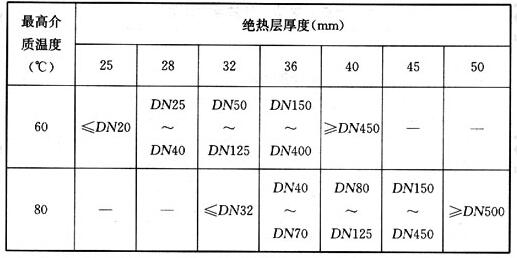

表K.0.1-2热管道离心玻璃棉经济绝热厚度道（热价35元/GJ）

续表K.0.1-2

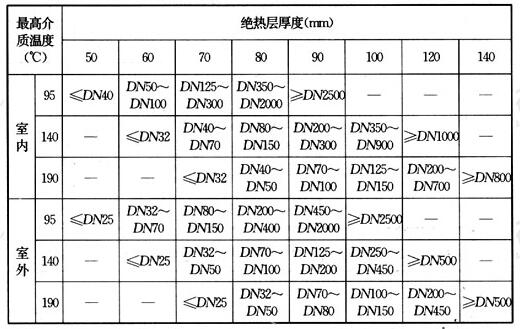

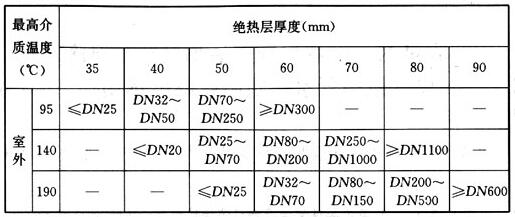

表K.0.1-3热管道离心玻璃棉经济绝热厚度道（热价85元/GJ）

注：管道与设备保温制表条件：
1 全部按经济厚度计算，还贷6年，利息10％，使用期按120天，2880小时。热价35元/GJ相当于城市供热；热价85元/GJ相当于天然气供热。
2 导热系数λ：柔性泡沫橡塑λ=0.034+0.00013t_{m；离心玻璃}λ=0.031+0.00017t_{m。
3 适用于室内环境温度20℃，风速0m/s；室外温度为0℃，风速3m/s。
4 设备保温度可按最大口径管道的保温厚度再增加5mm。
5 当室外温度非0℃时，实际采用的厚度。其中}δ为环境温度0℃时的查表厚度，T。为管内介质温度（℃），T_{w为实际使用期平均环境温度（℃）。}
K.0.2 室内机房内空调设备与管道保冷厚度可按表K.0.2-1～表K.0.2-2中给出的厚度选用。

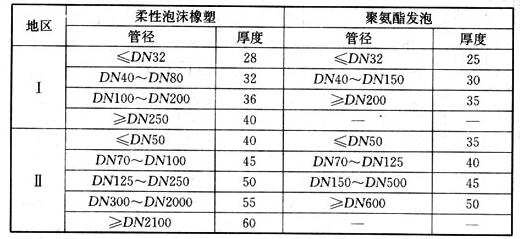

表K.0.2-1室内机房冷水管道最小绝热层厚度（mm）
（介质温度≥5℃）

表K.0.2-1室内机房冷水管道最小绝热层厚度（mm）
（介质温度≥-10℃）

注：管道与设备保冷制表条件：
1 均采用经济厚度和防结露要求确定的绝热层厚度。冷价按75元/GJ；还贷6年，利息10％，使用期按120天，2880小时。
2Ⅰ区系指较干燥地区，室内机房环境温度不高于31℃、相对湿度不大于75％；Ⅱ区系指较潮湿地区，室内机房环境温度不高于33℃、相对湿度不大于80％；各城市或地区可对照使用。
3导热系数λ：柔性泡沫橡塑λ=0.034+0.00013t_{m；离心玻璃}λ=0.031+0.00017t_{m；聚氨酯发泡}λ=0.0275+0.00009t_{m。
4 蓄冰设备保冷厚度应按最大口径管道的保冷厚度再增加5mm~10mm。}
K.0.3 室外空调设备管道发泡橡塑和硬质聚氨酯泡塑保冷层防结露厚度可按下述方法确定：
1 根据工程所在地的夏季空调室外计算干球温度、最热月平均相对湿度和管道内冷介质的温度，查表K.0.3得到对应的潮湿系数θ；
2 查图K.0.3-1和图K.0.3-2得到绝热材料的最小防结露厚度；
3 对最小防结露厚度进行修正，一般情况下发泡橡塑修正系数可取1.20，聚氨酯泡塑可取1.30。

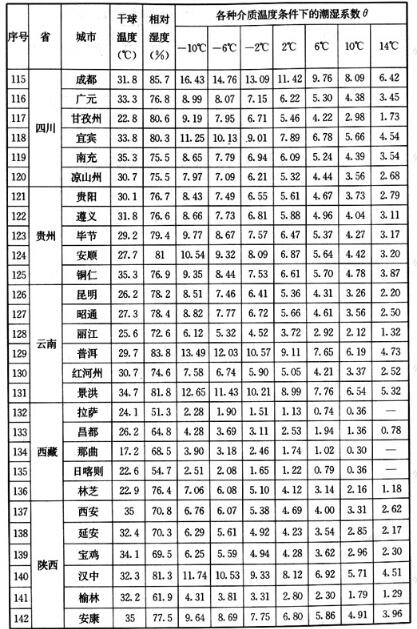

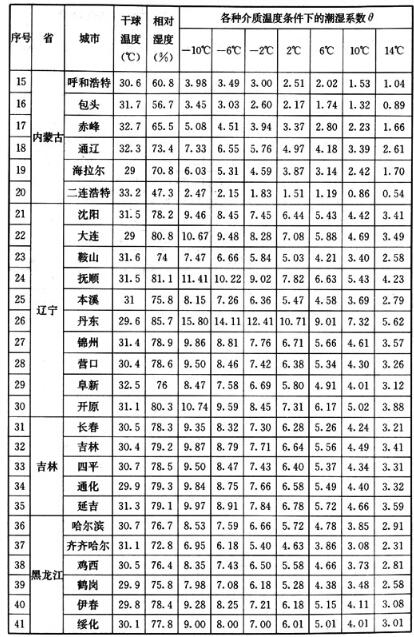

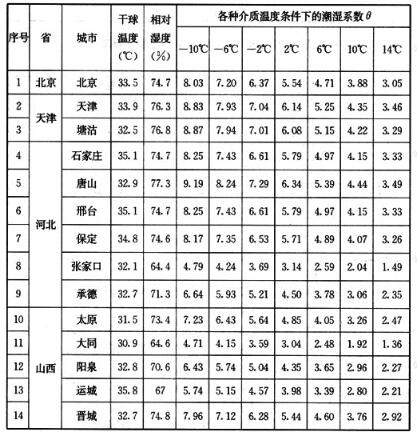

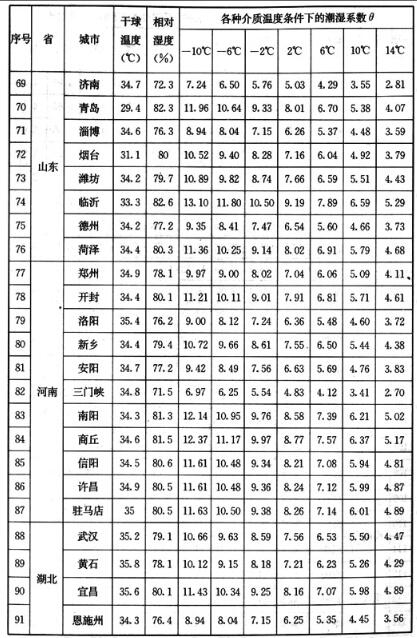

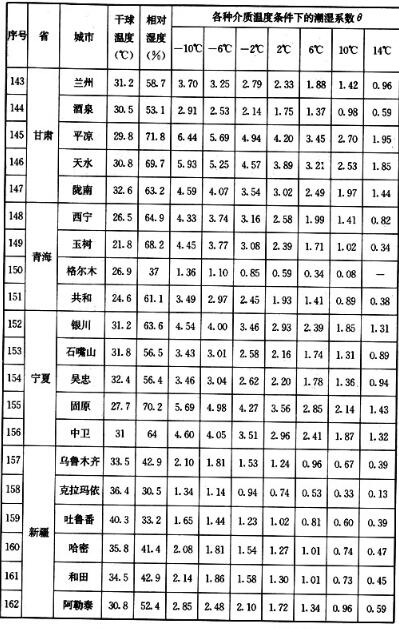

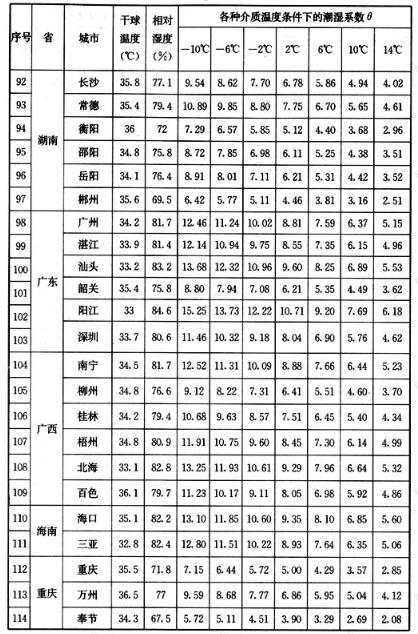

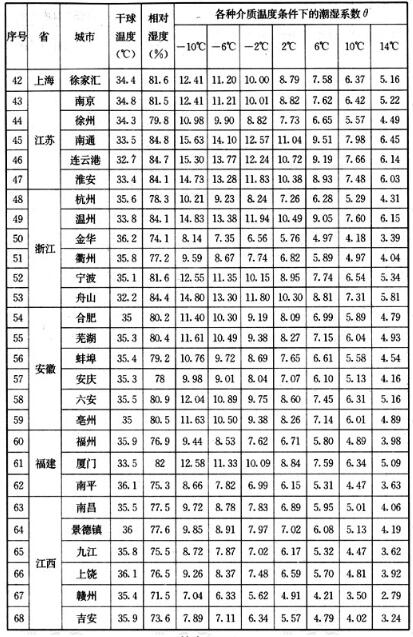

表K.0.3各主要城市的潮湿系数θ表

续表K.0.3

续表K.0.3

续表K.0.3

续表K.0.3

续表K.0.3

续表K.0.3

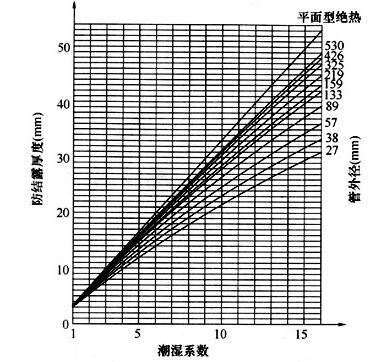

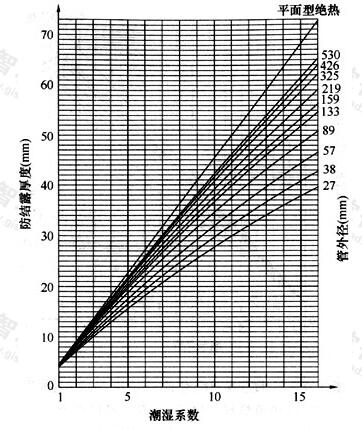

图K.0.3-1发泡橡塑材料的最小防结露厚度

K.0.4空调风管绝热热阻与空调冷凝水管道保冷厚度可按表K.0.4-1和表K.0.4-2选用。

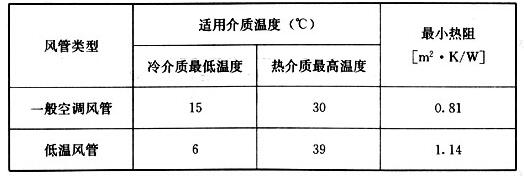

表K.0.4-1室内空气调节风管绝热层的最小热阻

注：技术条件：
1 建筑物内环境温度：冷风时26℃，暖风时20℃；
2 以玻璃棉为代表材料，冷价为75元/GJ，热价为85元/GJ。

图K.0.3-2硬质聚氨酯泡塑材料的最小防结露厚度

注：图中绝热材料的t_{m=20℃，发泡橡塑}λ=0.0366W/（m•K），聚氨酯泡塑λ=0.0293W/（m•K）。

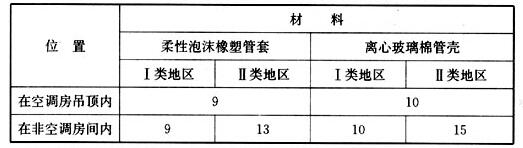

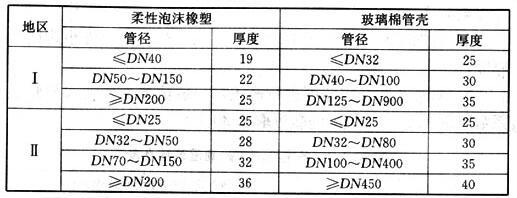

表K.0.4-2空调冷凝水管防结露最小绝热层厚度（mm）

注：Ⅰ区系指较干燥地区，室内机房环境温度不高于31℃、相对湿度不大于75％；
Ⅱ区系指较潮湿地区，室内机房环境温度不高于33℃、相对湿度不大于80％。
