建筑物防雷设计规范 GB50057-2010：附录F 雷电流

F.0.1 闪电中可能出现的三种雷击见图F.0.1-1，其参量应按表F.0.1-1～表F.0.1-4的规定取值。雷击参数的定义应符合图F.0.1-2的规定。

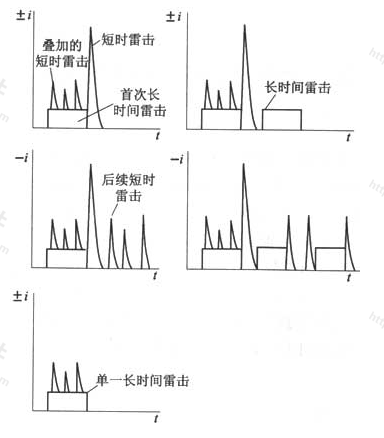

图F.0.1-1 闪电中可能出现的三种雷击

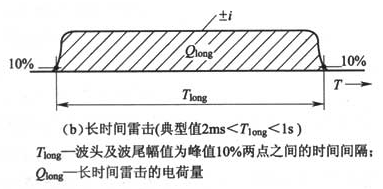

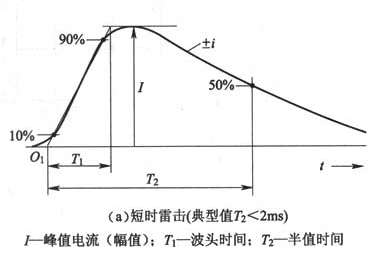

图F.0.1-2 雷击参数定义

注：1 短时雷击电流波头的平均陡度（average steepness of the front of short stroke current）是在时间间隔（t₂-t₁）内电流的平均变化率，即用该时间间隔的起点电流与末尾电流之差[i（t₂）-i（t₁）]除以（t₂-t₁）[见图F.0.1-2（a）]。

2 短时雷击电流的波头时间T₁（front time of short stroke current T₁）是一规定参数，定义为电流达到10%和90%幅值电流之间的时间间隔乘以1.25，见图F.0.1-2（a）。

3 短时雷击电流的规定原点O₁（virtual origin of short stroke current O₁）是连接雷击电流波头10%和90%参知识点的延长直线与时间横坐标相交的点，它位于电流到达10%幅值电流时之前0.1T₁处，见图F.0.1-2（a）。

4 短时雷击电流的半值时间T₂（time to half value of short stroke current T₂）是一规定参数，定义为规定原点O₁与电流降至幅值一半之间的时间间隔，见图F.0.1-2（a）。

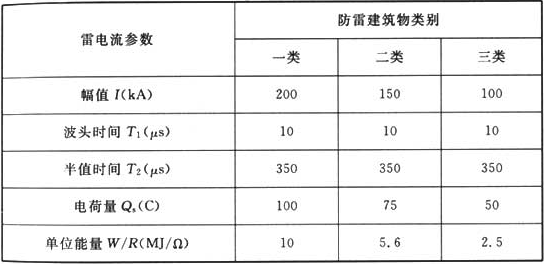

表F.0.1-1 首次正极性雷击的雷电流参量

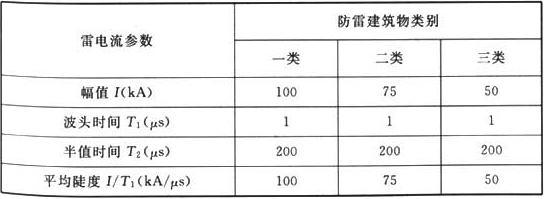

表F.0.1-2 首次负极性雷击的雷电流参量

注：本波形仅供计算用，不供作试验用。

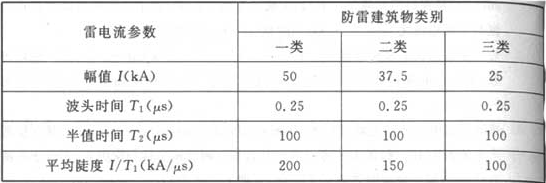

表F.0.1-3 首次负极性以后雷击的雷电流参量

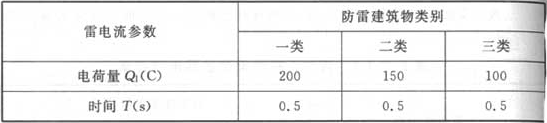

表F.0.1-4 长时间雷击的雷电流参量

注：平均电流I≈Q_1/T。


条文说明

图21 向下闪击可能的雷击组合

对约高于100m的高层建筑物典型的向上闪击，其可能的五种组合见图22。
从图21和图22可分析出图F.0.1-1。
图F.0.1-2的注引自IEC 62305—1:2010，注1引自其第9页的3.11，注2、注3、注4引自其第9页、第10页的3.12、3.13、3.14。
增加的“表F.0.1-2 首次负极性雷击的雷电流参量”是根据IEC 62305一1:2010第22页的表3制定的。

图22 向上闪击可能的雷击组合
